CHINO產品chino千野

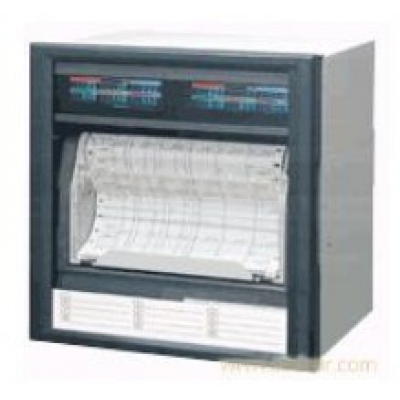

混合式記錄儀AH3000系列
適合國際安全規格的AH3000系列是集多點同時顯示、矩形圖顯示、混合式多量程、報警顯示、打印等多功能于一體的180mm記錄幅面的混合式記錄儀。
·有6點、12點、24點輸入的打點式和1到4筆的筆式機型
·備有對應網絡化的以太網口選件
·符合CE標志、適合IP54
·電源為100~240V AC的自由電源
·備有選用的數據采集軟件“TRWIN”“KIDS”
| 形式 | |
| AH3765-N00 | 6點/5秒 |
| AH37A5-N00 | 6點/1秒 |
| AH3725-N00 | 12點/10秒 |
| AH37B5-N00 | 12點/2秒 |
| AH3745-N00 | 24點/20秒 |
| AH37D5-N00 | 24點/4秒 |
| AH37*5-N20 | 6點報警+外驅 |
| AH37*5-N40 | 12點報警+外驅 |
| AH37*5-N60 | 24點報警+外驅 |
| AH37*5-A00 | 422A通信接口 |
| AH37*5-R00 | R232通信接口 |
| AH37*5-S00 | 485通信接口 |
| AH37*5-N01 | 記錄格式 |
| AH371P-N00-00A | 單筆 |
| AH372P-N00-00A | 雙筆 |
| AH373P-N00-00A | 三筆 |
| AH374P-N00-00A | 四筆 |
| AH37*P-A00-0 | +A-422.R-232.S-485通信接口 |
| AH37*P- 20-0 | +6點報警+外驅 |
| AH37*P- 40-0 | +12點報警+外驅 |
| AH37*P- 01-0 | +記錄格式 |
| AH37*P- 00-1 | +基本運算 |
| AH37*P- 00-2 | +積算.流量修正運算 |
| AH37*P- 00-3 | +基本運算+積算.流量修正運算 |
| 帶手柄、橡皮腳 |
chino千野 AH3000系列180mm萬能輸入混合式記錄儀
符合國際安全標準的AH3000系列是具有多點同時數字顯示、條狀圖象顯示、多量程、報警顯示·打印等豐富功能180mm記錄幅面的混合式記錄儀。
●6點、12點、24點輸入的打點式和1筆～4筆的筆式
●可以對應局域網通信
●符合CE標識、IP54
●電源為100V～240V AC的通用電源
●提供用計算機對測量數據進行數據處理的軟件包「KIDS」
■ 機種一覽
● 打點式
|
測量周期 |
顯 示 部 規 格 |
|
|
多點同時顯示 |
多點逐次顯示 |
|
|
6點/5秒 |
AH3765-N 0 0 |
AH3760-N 0 0 |
|
6點/1秒 |
AH37A5-N 0 0 |
－ （選件） |
|
12點/10秒 |
AH3725-N 0 0 |
AH3720-N 0 0 |
|
12點/2秒 |
AH37B5-N 0 0 |
－ （選件） |
|
24點/20秒 |
AH3745-N 0 0 |
AH3740-N 0 0 |
|
24點/4秒 |
AH37D5-N00 |
－ （選件） |
通信接口（選件）
N：無
R：RS-232C
A：RS-422A
S：RS-485
E：以太網
報警輸出及外部驅動（選件）
0：無
1：MOS繼電器報警輸出6點+外部驅動
2：機械繼電器c接點報警輸出6點*+外部驅動
A：機械繼電器a接點報警輸出6點+外部驅動
3：MOS繼電器報警輸出12點+外部驅動
4：機械繼電器c接點報警輸出12點*+外部驅動
B：機械繼電器a接點報警輸出12點+外部驅動
5：MOS繼電器報警輸出24點+外部驅動
6：機械繼電器c接點報警輸出24點*+外部驅動
D：機械繼電器a接點報警輸出24點+外部驅動
( *不符合國際安全規格)
其它（選件）
0：無
1：記錄格式+高速打點
*能將6點或12點的數據同時進行數字顯示
24點為12點同時顯示2組交替
● 筆式
|
記錄點數 |
形 式 |
|
1筆 |
AH371P-N 0 0-0 0 A |
|
2筆 |
AH372P-N 0 0-0 0 A |
|
3筆 |
AH373P-N 0 0-0 0 A |
|
4筆 |
AH374P-N00-00A |
通信接口（選件）
N：無
A：RS-422A
R：RS-232C
S：RS-485
E：以太網
報警輸出及外部驅動（選件）
0：無
1：MOS繼電器報警輸出6點+外部驅動
2：機械繼電器C接點報警輸出6點*+外部驅動
( *不符合國際安全規格)
A：機械繼電器a接點報警輸出6點+外部驅動
3：MOS繼電器報警輸出12點+外部驅動
4：機械繼電器C接點報警輸出12點*+外部驅動
( *不符合國際安全規格)
B：機械繼電器a接點報警輸出12點+外部驅動
其它（選件）
0：無
1：記錄格式
運算（選件）
0：無
1：基本運算
2：積算·流量修正運算
3：基本運算+積算·流量修正運算
外圍形狀(選件)
0：標準
1：帶把手
（不符合國際安全規格）
