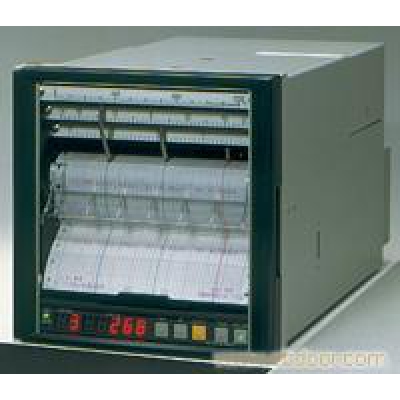

chino千野千野混合式記錄儀

SL系列是以通常的模擬式記錄儀的簡單操作來實現100mm幅面記錄的混合式記錄儀。帶有符合輸入種類、測量量程的刻度板，既可以直觀地讀出測量值大小，又有精確的數字顯示。

·深度只有195mm（打點式和1筆式）的超薄機型

·配線端子板可脫卸式

·備有外部驅動、報警輸出、通信接口、時間軸同步等豐富的選件

千野有紙記錄儀（6打點）

【詳細說明】
超薄形、輕量化，深度僅195mm（打點式、1筆式）

ＳＬ脫卸式接線端子

外部驅動、報警輸出、時間軸同步等豐富的選件功能

SL機種一覽（帶數字顯示） 種類 記錄點數 量程
高品質熱電偶，直流電壓 高品質熱電阻
打點式 6點 SL560-NDN SL660-NDN
筆式 1筆 SL1E00-NDN SL2E00-NDN
2筆 SL1F10-NDN SL2F20-NDN
3筆 SL1G11-NDN SL2G22-NDN
通信接口是選件（RS-422A、RS-232C、RS485中指定1種）
筆式（2筆、3筆）的輸入信號各筆能分別指定。
規格 機種 AL3000 SL（打點式）
測定點數 6點
輸入信號 多量程
直流電壓：±13.8mV、±27.6mV、±69.0mV、±200.0mV、±500.0mV、±2V、±5V
直流電流：與外接的受信電阻對應
高品質熱電偶：K、E、J、T、R、S、B、N等
高品質熱電阻：Pt100、JPt100等
根據標準刻度一覽選定
直流電壓：±7mV
±14mV、±25mV、±70mV、±5V
直流電流：與外接的受信電阻對應
高品質熱電偶：K、E、J、T、R、S、B、N等
高品質熱電阻：Pt100、JPt100等

精度 測定量程的±0.1%±1digit（直流電壓輸入） 測定量程的±0.2%±1digit(直流電壓輸入)
測定周期 約5秒/6點
基準點補償精度 K、E、J、T、N等：±0.5℃以下
R、S等：±1.0℃以下

斷偶 高品質熱電偶、高品質熱電阻輸入的斷線判定機能 （選件）
打點間隔 約5秒/點 約5秒/點
記錄方式 模擬記錄、數字記錄：針打方式，6色色帶
記錄色 模擬記錄：紅、黑、蘭、綠、茶、紫

記錄紙 折疊式 全幅114mm、全長10m、有效記錄幅100mm
走紙速度 1～1500mm/h任意設定 1～1500mm/h任意設定
定時數字記錄 在模擬記錄上進行時刻、通道號及測定值的打印 在模擬記錄上進行時刻、通道號及測定值的打印
數據打印 要求時中斷模擬記錄進行時刻及測定值打印 要求時中斷模擬記錄進行時刻、通道號、測定值及單位的打印
報警印字 報警發生時：在記錄紙右側打印時刻、通道號、報警種類、報警號
報警解除時：在記錄紙右側打印時刻、通道號、報警號（SL為選件）

差記錄 基準通道與測定值或基準值（設定值）之間差的記錄 -
顯示項目 LCD測定值6通道同時顯示或者時刻（年月日時分）報警發生通道、走紙速度 多點逐次、一點連續顯示、時刻顯示切換
報警種類 絕對值報警、差報警、變化率報警 （選件）
報警設定方式 各點個別設定、最大4報警點/通道
額定電源電壓 100～240V AC、50/60Hz（自由電源） 90～120V AC或180～240V AC（指定）
電源周期：50/60Hz（撥盤高品質開關選擇）

刻度板 - 最大3重刻度、最小分割80等分
功耗 最大45VA 最大45VA
使用溫度范圍 0～40℃ 0～50℃
使用濕度范圍 20～80%RH
重量 約3.0kg 約2.6kg

SL筆式規格

測定點數 1點（1筆）、2點（2筆）、3點（3筆）3種
測定周期 約125ms
記錄方式 模擬記錄：夾式筆
數字記錄：描繪筆

記錄色 模擬記錄：第1筆紅、第2筆綠、第3筆蘭
描繪筆：紫

走紙速度 1～599mm/h、10～200mm/min任意設定
平衡時間 約2秒
功耗 1筆：最大30VA：2重最大35VA：3筆：最大40VA
重量 1筆：約3.0kg、2筆：約4.0kg、3筆：約4.5kg

SL機種一覽（帶數字顯示）

通信接口是選件（RS-422A、RS-232C、RS485中指定1種）
筆式（2筆、3筆）的輸入信號各筆能分別指定。
