| 日本大倉溫度控制器EC5508R系列 |

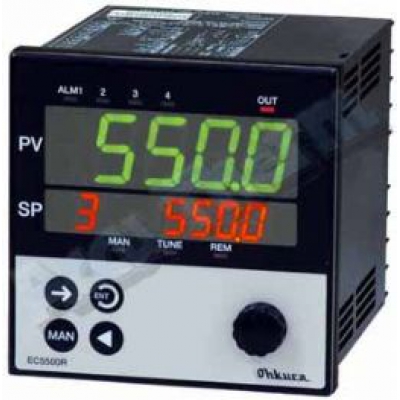

 EC5508R溫度控制器 產品說明 八組SP值控制邏輯 具隨機演算控制模式 多功能輸出選擇 功能說明 ■多功能輸入范圍(高品質熱電偶、白金電阻、直流電壓及電流) ■具有自動演算功能且演算周期僅需1.5次 ■刻度設定范圍-1999到9999 ■4組警報接點輸出 ■通訊接口RS-232C或RS-422A(RS-485) |
規格參數：
|
規格 |
功能項目 |
EC5300R |
EC5500R |
|
輸 入 |
測量點數 |
1 |
|
|
測量周期 |
250ms |
||
|
輸入種類 |
高品質熱電偶：B，R，S，K，E，J，T，WRe5-26，N，PR40-20，PLⅡ，U，L，Au-Fe |
||
|
直流電壓：±10，0～20，0～50mV，0～5，1～5，0～10V DC |
|||
|
直流電流：4～20mA DC |
|||
|
高品質熱電阻：Pt100，JPt100 |
|||
|
性能?特性 |
控制精度 |
±(0.25%＋1digit） |
|
|
噪聲抑制率 |
正常抑制比：60dB以上，共模抑制比：140dB以上 |
||
|
設定 |
設定方式 |
正常SP，多點SP（可預設8個設定值），遠程SP（選配） |
|
|
控 制 |
控制方式 |
PID控制，GappedPID控制，PD控制，ON-OFF控制， |
|
|
PID演算 |
手動調節、自動演算和隨機演算（Self-Tuning） |
||
|
控制輸出 |
數 量 |
1點（標準）＋1點（選配） |
|
|
輸出方式 |
繼電接點：常開接點250V AC 3A （阻性負載） |
||
|
SSR驅動：ON…15V DC （Max20mA） OFF…0V |
|||
|
電流：4～20mA DC （Max600Ω），0～5mA DC （Max2ｋΩ） |
|||
|
報警輸出 |
點數?接點容量 |
2點（常開接點，標準）＋2點（a接點，選配）250V AC 0.5A Max （阻性負載） |
|
|
功 能 |
報警輸出，狀態輸出 |
||
|
接點輸入 |
數 量 |
4點 光電耦合器驅動15V DC 1mA |
|
|
功 能 |
SPNo./PIDNo.切換，AUTO/MAN切換，本地SP/遠程SP切換，控制RUN/STOP切換 |
||
|
選 配 |
通 訊 |
RS-232C，RS-422A，RS-485專用通訊模塊（另售品） |
|
|
模擬輸出 |
模擬輸出：1點，4～20或0～20mA DC （Max600Ω） |
||
|
外部擴展接口 |
－ |
區域網絡，N對N通信 傳送速度：2.6Mbps |
|
|
伺服驅動器輸出 |
－ |
操作部電源：20～100V AC，50/60Hz |
|
|
電 源 |
額定電流電壓 |
100～240V AC，50/60Hz |
|
|
最大功率 |
約6VA （100V AC） |
||
|
結 構 |
外形尺寸（mm） |
48（W）×96（H）×111（D） |
96（W）×96（H）×111（D） |
|
質 量 |
約450g |
約500g |
|
|
使用環境 |
使用溫度范圍 |
-10～55℃ |
|
產品選型：
尺 寸 圖：
（單位：mm）
