模擬量電流變送輸出模塊MLK1400
工業模擬量輸出模塊，通過RS485接口寫入數字量數據，實時輸出電流、電壓等模擬信號。
【信號】4-20mA\1V\5V\10V 可選
【精度】千分之二（2‰ F.S.）
【響應時間】≤250ms
【穩定時間】2秒
【通訊】RS485接口,標準Modbus RTU協議
【通訊間隔】≥250ms
【電源】24VDC±10%,功耗2.5W
【EMC抗干擾】群脈沖2000V 靜電4000V
【安裝方式】標準35mm DIN導軌安裝
描述
通訊寄存器列表
模塊為從機模式，主機設備寫入通道變送數據，模塊相應輸出變送電流
| 參數 | 寄存器 | 數據類型 | 操作 |
| 設備地址 | 40001 | 短整型 無小數點 | 讀寫 |
| 波特率 | 40002 | 短整型 無小數點 | 讀寫 |
| 校驗 | 40003 | 短整型 無小數點 | 讀寫 |
| 停止位 | 40004 | 短整型 無小數點 | 讀寫 |
| 通道1 | 40065 | 短整型 3位小數點 | 只寫 |
| 通道2 | 40066 | 短整型 3位小數點 | 只寫 |
| 通道3 | 40067 | 短整型 3位小數點 | 只寫 |
| 通道4 | 40068 | 短整型 3位小數點 | 只寫 |
例：寫入通道1電流值（12.000mA）
主機發送：01 10 00 40 00 01 02 2E E0 B4 B8
設備應答：01 10 00 40 00 01 00 1D
例：設置波特率（9600；寫入數據為0）
主機發送：01 10 00 01 00 01 02 00 00 A7 81
設備應答：01 10 00 01 00 01 50 09
標準Modbus RTU通訊協議
讀命令為03H號命令
寫命令為10H號命令
設備地址：1-247（默認1）
波特率:（默認9600)
0:9600 1:19200
校驗：（默認無校驗）
0:無 1:奇 2:偶
停止位：（默認1位）
0:1位 1:2位

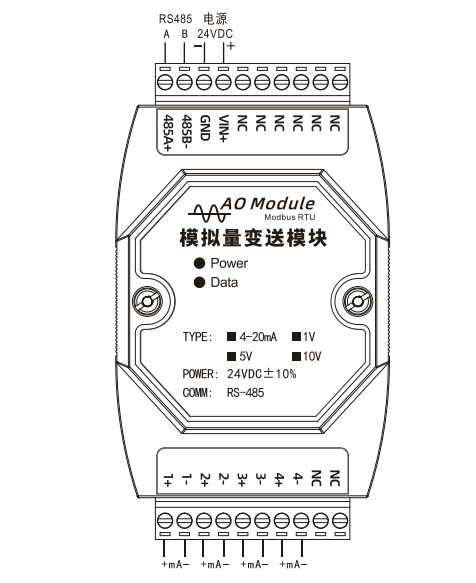

電氣接線

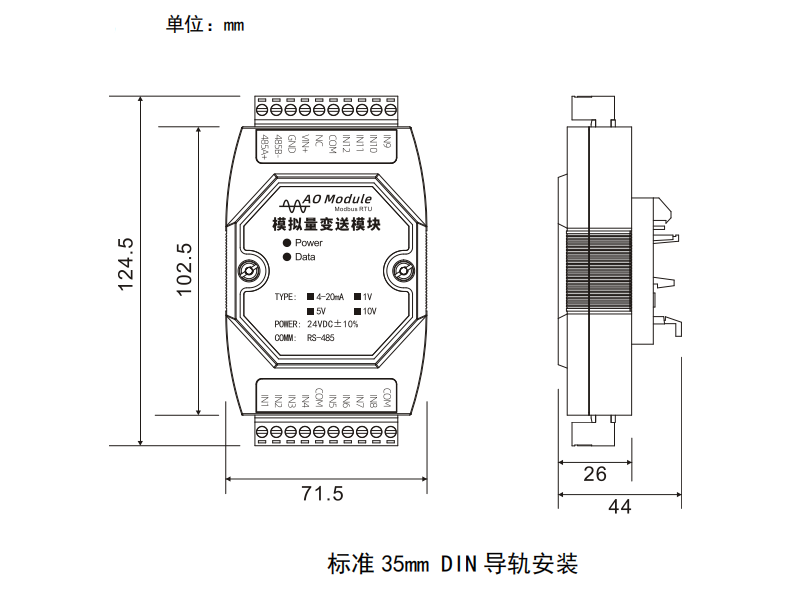

產品尺寸
