TDLX100是一款在電量信號測量中應用較為廣泛設計先進的工業電流電壓變送器。依托其優秀的產品設計，可測量交流電流100A、交流電壓500V，在惡劣環境中表現依然優秀。非常適用于電力參數測量、設備用電監測、生產能源監控等現場應用。變送器可工作在-20-70℃的環境中。
TDLX100變送器具有高精度模擬量4-20mA變送功能,采用工業級原理設計，變送信號穩定精度高，環境溫度變化對信號測量變送影響小，溫漂系數低于200PPM/℃，具有優秀的耐候性。
變送器主要采用DIN35標準導軌安裝方式，同時也設計有M3安裝螺釘孔。
100A交流電流測量范圍，精度3%
500V交流電壓測量范圍，精度5%
4-20mA電流變送輸出
200PPM/℃低溫漂系數
24V直流供電防反接

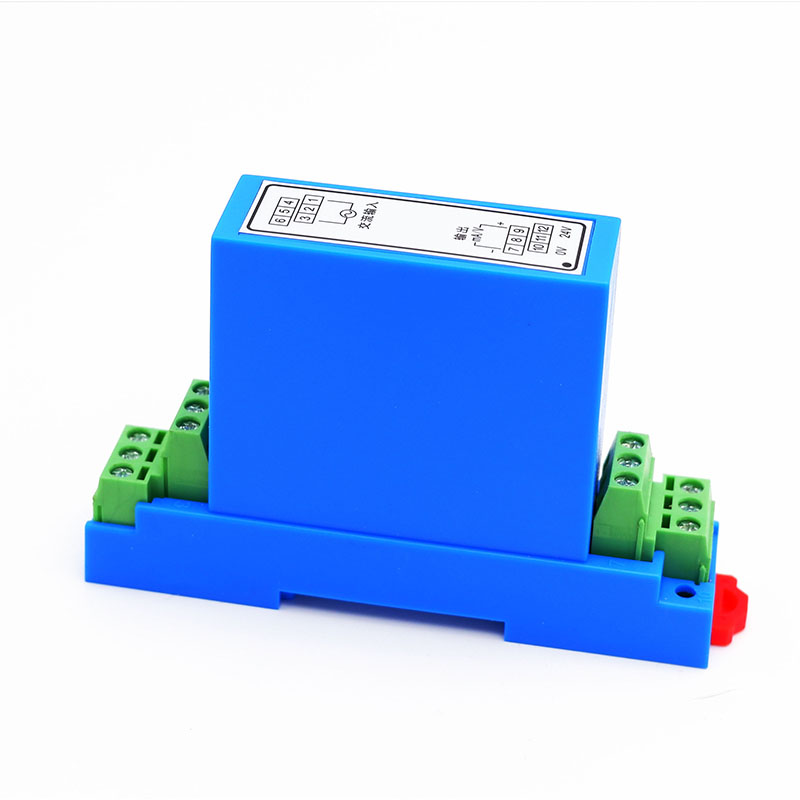

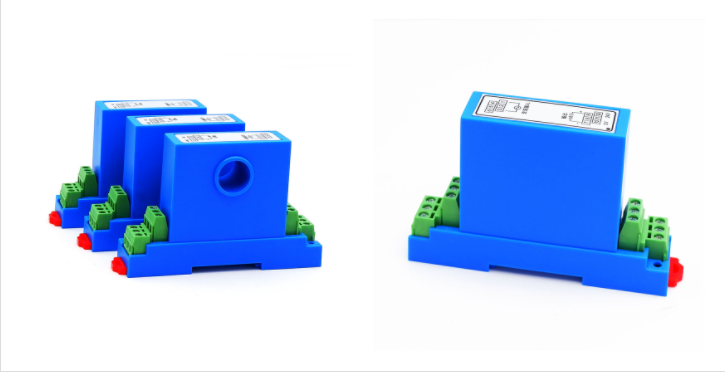

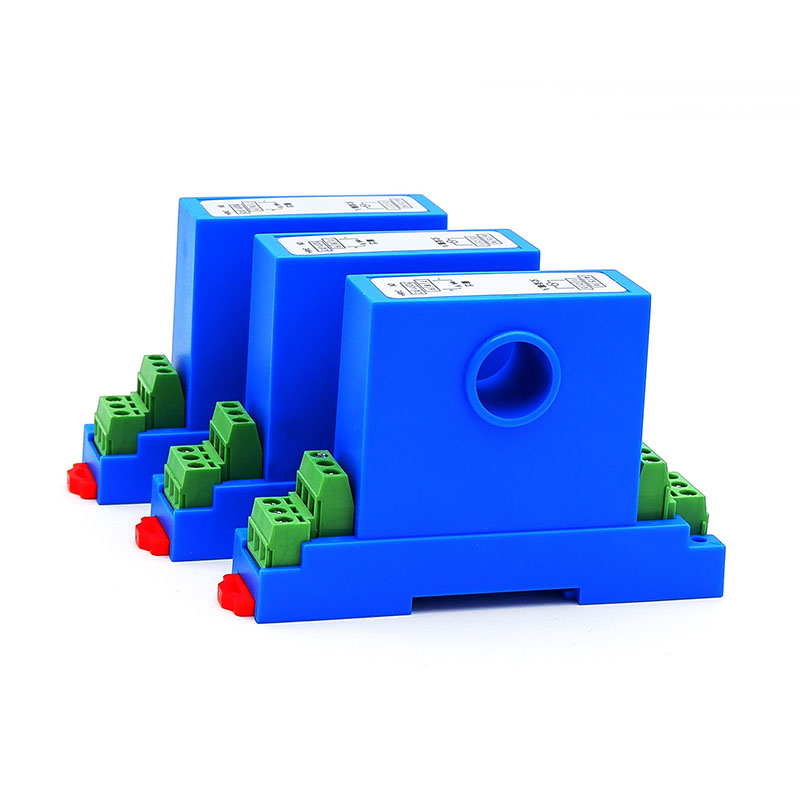

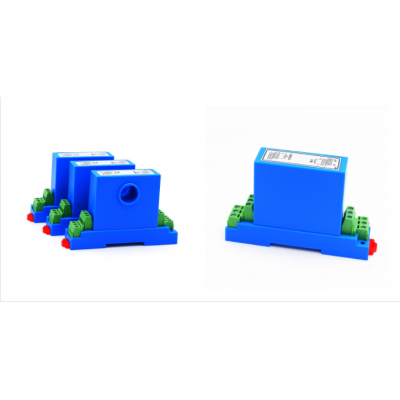

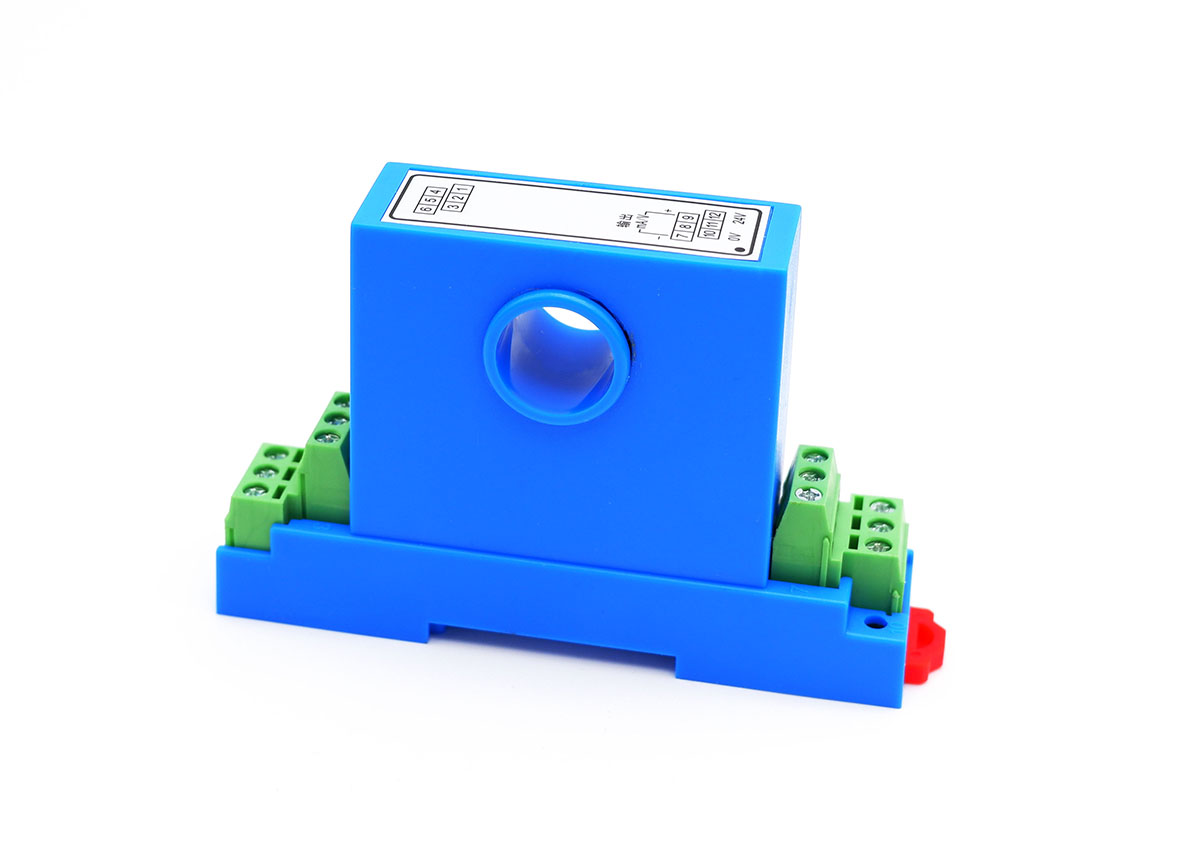

可選接線式或穿孔式
24mm輕薄產品尺寸
標準DIN35導軌安裝
輸入隔離電壓2000V
描述
輸入：交流電流/交流電壓
精度：±0.3%F.S（電流變送器）
±0.5%F.S（電壓變送器）
溫漂：≤ 200PPM/℃
輸出：4-20mA
供電：24V±10%,功率 1W
頻率范圍：40-60Hz
執行標準：GB/T 13850-1998
工作濕度：10~90%RH 無結露
工作溫度：-20~70℃
負載能力：550Ω
響應時間：T90≤500ms
安裝方式：DIN35 標準導軌
或 M3 螺釘
