本產品為工業無紙記錄儀，7寸觸摸彩色液晶屏，最多32通道隔離型萬能信號輸入，可接入電流、電壓、熱電偶、熱電阻和頻率（定制）等工業標準信號，可同時配置報警繼電器輸出、電流變送輸出等功能。實時采集通道信號，以數值、棒圖和曲線多種數據形式顯示，保存實時數據至記錄儀內部存儲器形成歷史記錄數據，最快1秒記錄間隔，通過USB設備快速轉存歷史數據，支持RS485、以太網通訊接口。功能特點：高清7寸觸摸彩色

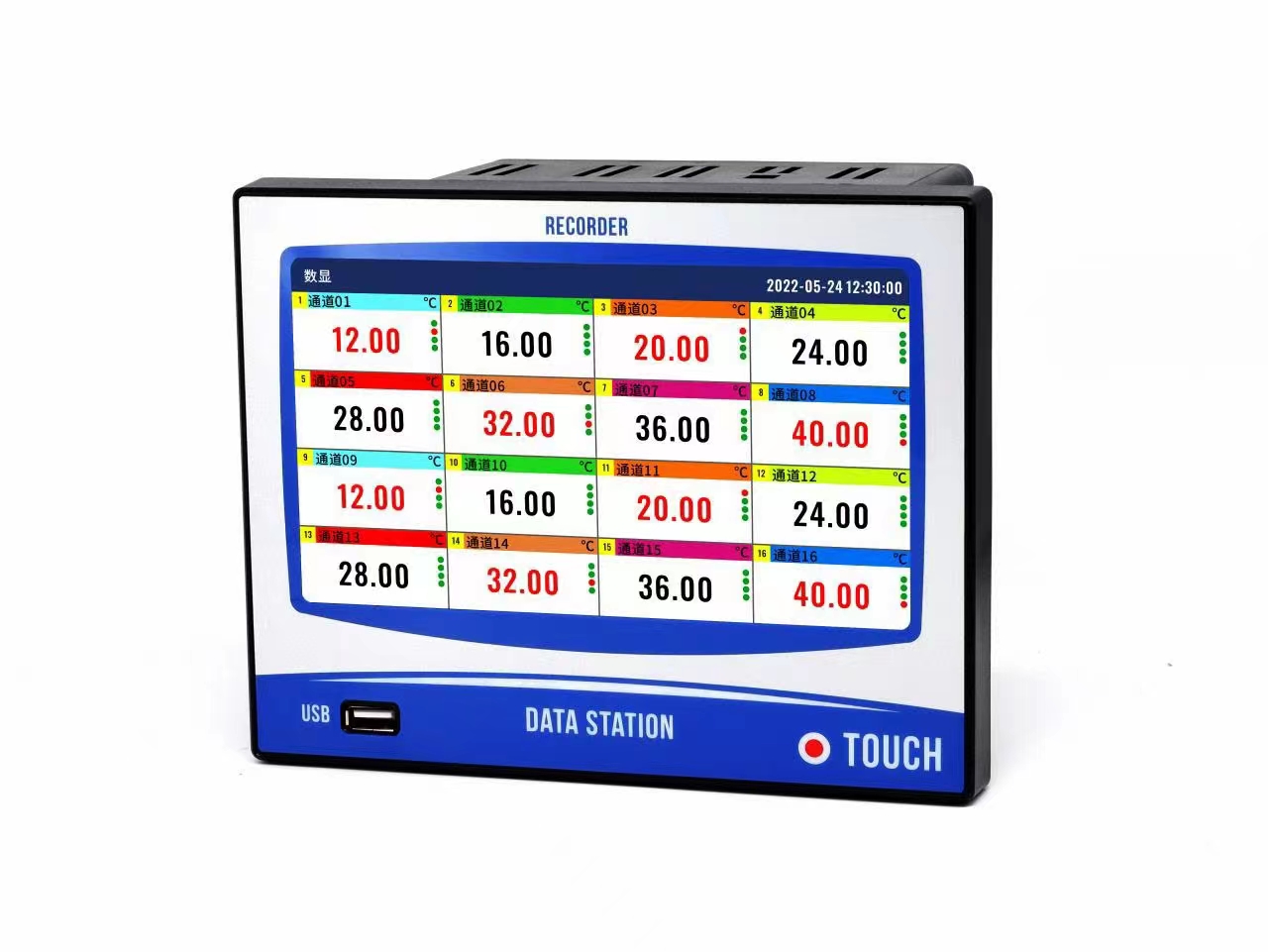

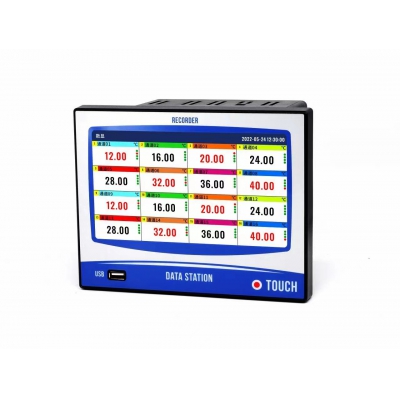

天劍TJ700系列產品為工業無紙記錄儀，7寸觸摸彩色液晶屏，最多32通道隔離型萬能信號輸入，可接入電流、電壓、高品質熱電偶、高品質熱電阻和頻率（定制）等工業標準信號，可同時配置報警繼電器輸出、電流變送輸出等功能。實時采集通道信號，以數值、棒圖和曲線多種數據形式顯示，保存實時數據至記錄儀內部存儲器形成歷史記錄數據，最快1秒記錄間隔，通過USB設備快速轉存歷史數據，支持RS485、以太網通訊接口。
功能特點：
|
|
| 項目 | 規格 |
| 記錄儀尺寸 | 面板187*147mm，深度145mm，開孔138*138mm |
| 顯示屏 | 7寸彩色觸摸液晶屏，800*480分辨率 |
| 測量通道* | 24路萬能模擬輸，可擴展至32路（頻率信號需定制） |
| 測量精度 | 0.2%F.S. |
| 采樣周期 | 1秒 |
| 報警繼電器* | 16路常開繼電器，250VAC 3A，30VDC 3A（阻性負載） |
| 變送輸出* | 最多8路4-20mA變送輸出，負載≤750Ω，精度0.2% |
| 24VDC配電 | 最多2路24VDC±10% ，總輸出電流≤120mA |
| RS485通訊 | 1路RS485通訊接口，標準Modbus RTU協議 |
| 以太網通訊* | 1路以太網通訊接口，標準Modbus TCP協議（≤3個連接） |
| RS485采集* | 1路RS485采集接口，標準Modbus RTU協議 |
| USB接口 | USB2.0，支持32G大容量優盤 |
| 微打接口* | TLL微型打印機接口 |
| 供電電源 | 交流100-240VAC 50Hz/直流24VDC±10%（反接保護） 功率≤20W |
| 預熱時間 | 接通電源后30分鐘 |
| 工作環境 | 溫度：-10~60℃ 濕度：0~85%RH（不結露） |
| EMC抗干擾 | 電源群脈沖2000V，信號群脈沖1000V |
| ESD防靜電 | 接觸放電4000V 空氣放電8000V |
| 耐電壓 | AC220V供電 端子與地之間1500VDC24V供電 端子與地之間500V隔離型端子與端子之間1000V |
| 絕緣電阻 | AC220V供電 直流試驗電壓500V 20MΩDC24V供電 直流試驗電壓100V 5MΩ |
| 記錄間隔 | 1秒、2秒、5秒、10秒、15秒、30秒、1分、2分、5分、10分、30分、1小時 |
| 數據內存 | 64MB內存，90萬（900k）條記錄 |
| 記錄時長 | 32通道1秒記錄間隔，記錄10天，動態循環覆蓋存儲 |
| 其它記錄 | 報警列表、掉電記錄、操作日志各256條，循環覆蓋存儲 |
| 安裝方式 | 盤裝，室內，面板IP65防護等級 |
| 記錄儀重量 | 1100克 |
【備注】加*為選配功能
| 分類 | 信號類型 | 測量范圍 | 精度/25℃ |
| 電流 | 4-20mA | 4.00~20.00mA | ±0.2% |
| 4-20mA開方 | 4.00~20.00mA | ±0.2% | |
| 0-20mA | 0.00~20.00mA | ±0.2% | |
| 0-10mA | 0.00~10.00mA | ±0.2% | |
| 電壓mV | 20mV | 0.00~20.00mV | ±0.2% |
| 100mV | 0.00~100.00mV | ±0.2% | |
| 電壓V | 0-5V | 0.000~5.000V | ±0.2% |
| 1-5V | 1.000~5.000V | ±0.2% | |
| 0-10V | 0.00~10.00V | ±0.2% | |
| 高品質熱電偶 | K | -200~1372℃ | ±2℃ |
| S | -50~1768℃ | ±3℃ | |
| B | 250~500℃ | ±5℃ | |
| 500~1820℃ | ±3℃ | ||
| J | -210~1000℃ | ±2℃ | |
| R | -50~100℃ | ±4℃ | |
| 100~1768℃ | ±3℃ | ||
| N | -200~1300℃ | ±3℃ | |
| T | -200~400℃ | ±2℃ | |
| E | -200~1000℃ | ±2℃ | |
| WRe3-25 | 0~2315℃ | ±5℃ | |
| WRe5-26 | 0~2310℃ | ±5℃ | |
| F1 | 700~2000℃ | ±2℃ | |
| F2 | 700~2000℃ | ±2℃ | |
| 高品質熱電阻 | Pt100 | -200.0~650.0℃ | ±0.5℃ |
| Cu50 | -50.0~140.0℃ | ±0.5℃ | |
| Cu53 | -50.0~150.0℃ | ±0.5℃ | |
| Cu100 | -50.0~150.0℃ | ±0.5℃ | |
| 頻率（定制） | Fr | 0~10000Hz | 1Hz |
| TJ700彩屏無紙記錄儀（隔離型） | ||||||||||
| TJ7 | □ | □ | □ | □ | □ | □ | □ | □ | □ | 觸摸彩屏無紙記錄儀（隔離型） |
| 模擬輸入 | 01 | 1通道 | ||||||||
| ... | 2-31通道 | |||||||||
| 32 | 32通道 | |||||||||
| 虛擬通道 | ||||||||||
| V1 | 1路虛擬通道 | |||||||||
| ... | 2-15路虛擬通道 | |||||||||
| V32 | 32路虛擬通道 | |||||||||
| 報警 繼電器 | R2 | 2路報警：標配 | ||||||||
| R4 | 4路報警 | |||||||||
| ... | 6/8/12/14路報警 | |||||||||
| R16 | 16路報警 | |||||||||
| 變送輸出 | ||||||||||
| B1 | 1路變送 | |||||||||
| ... | 2-7路變送 | |||||||||
| B8 | 8路變送 | |||||||||
| 通訊/USB/配電 | CUP | RS485通訊；USB；2路配電：標配 | ||||||||
| 微打 | ||||||||||
| Y | 微型打印機接口 | |||||||||
| 485采集 | ||||||||||
| T | RS485數據采集 | |||||||||
| 以太網通訊 | ||||||||||
| E | 以太網通訊接口 | |||||||||
| 電源 | 交流220V | |||||||||
| D | 直流24V | |||||||||

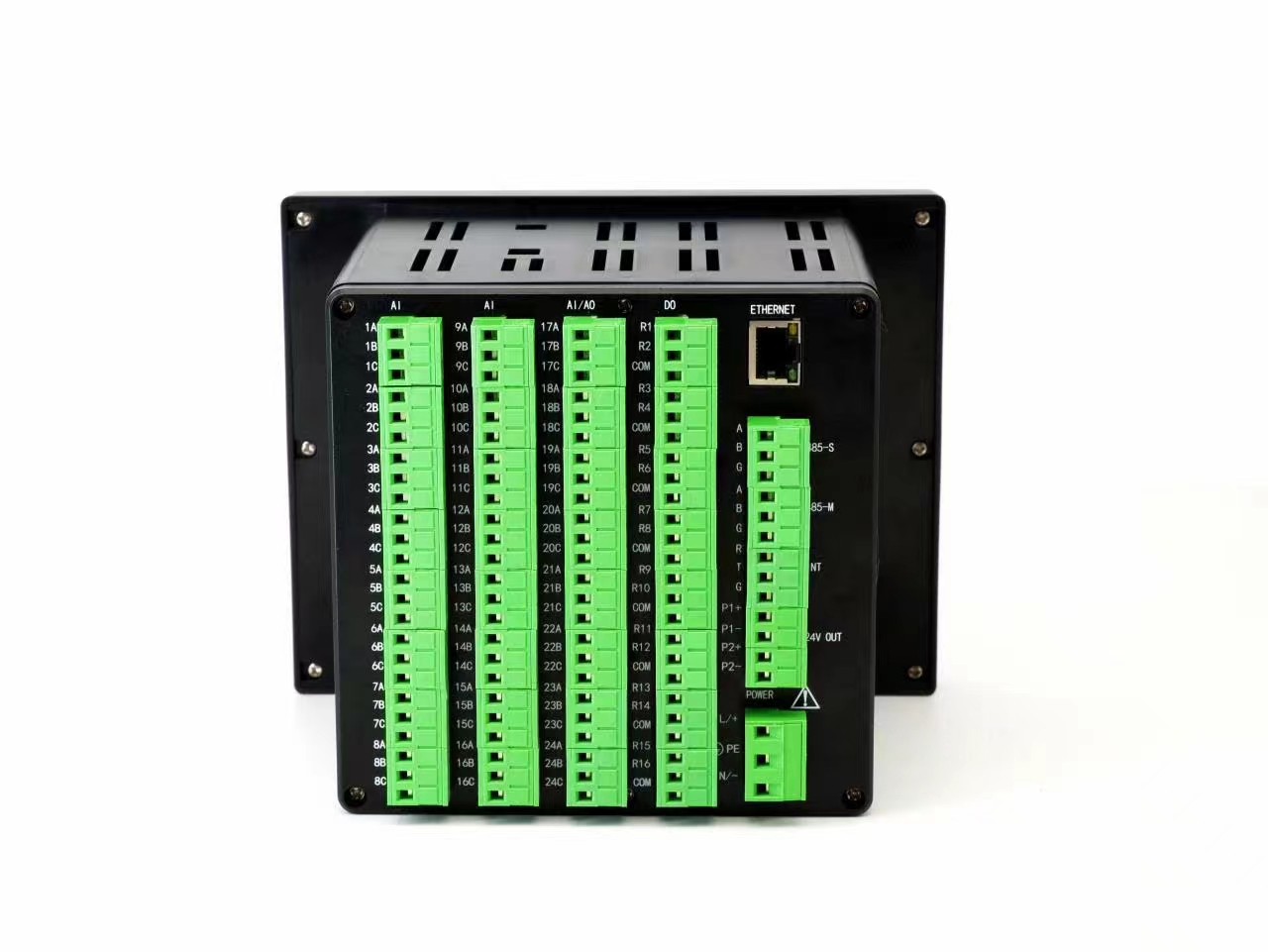

| 備注： | 1、標配2路報警、USB、RS485通訊、2路配電；標配虛擬運算功能。 2、記錄儀共4個插槽，可配置4塊板卡，板卡種類：8路輸入板，16路報警板，8路變送板； 常規配置：24路輸入+16路報警（即3塊輸入板+1塊報警板）。 3、輸入最多32路，占用4個插槽，無法再配置報警和變送。 4、配置報警板和輸出板，將占用插槽，相應減配輸入通道。 5、微型打印機接口與RS485數據采集接口不能共存，二選一。 6、虛擬通道+模擬通道不大于32路。 | |||||||||
