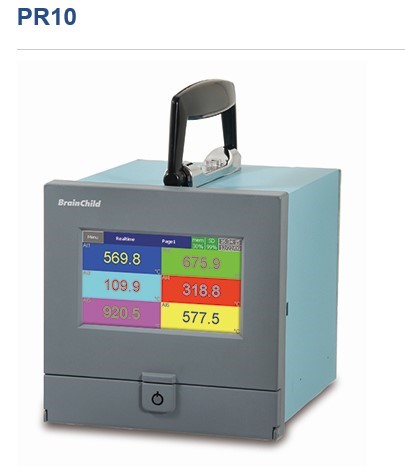

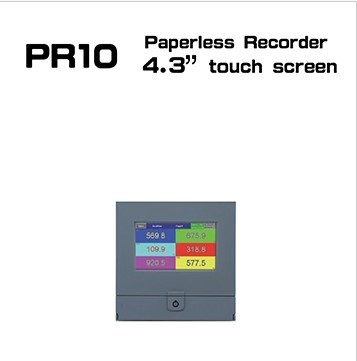

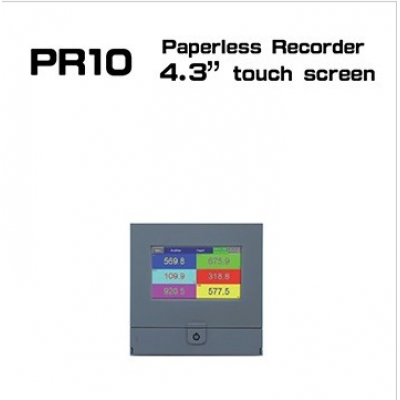

PR系列無紙記錄器以高規格及優秀的功能推出，包括低價版PR10，泛用版PR20及高階版PR30。與第一代產品VR系列相比，PR系列提供更多的功能，如：除了5.6吋屏幕，還提供了4.3吋跟12.1吋屏幕，100msec.掃瞄頻率，外部信道擷取，自訂畫面，更嚴謹的FDA 21 CFR part 11，手寫訊息，SD卡插槽，2 USB端口，脈沖訊號輸入，現場校正，網頁服務器，email通知，19國語言，IP65防護等級和更薄的171mm厚度。
產品特色說明 :
觸控屏幕, TFT, 65K 彩色顯示
采樣率最快可達100 msec
內建256MB Flash內存
高效能CPU: ARM Cortex-A8, 1Ghz
內建標準以太網絡, SD卡插槽及USB埠
選配RS-232/422/485界面 & 脈沖訊號輸入信道
防護等級: IP65 (盤面) & IP20 (機身)
符合安全規范: CE, cULus & RoHS
脈沖訊號流量控制
與打印機聯機輸出功能
網頁服務器與電子郵件通知
支援IO卡及虛通道
Master & Slave, Modbus RTU 與 TCP 通訊協議
自定義畫面功能
批次操作, 內建安全等級符合美國食品藥品管理局規范FDA 21 CFR part 11
支持19國語言操作接口
詳細規格敘述
| 產品特性 | 低價，可用來取代6點式記錄器和筆式記錄器 |
| 通道數 | 3, 6 通道 |
| 通用型訊號輸入 | Thermocouples: J, K, T, E, B, R, S, N, L, U, P, W5, W3, LR, A1, A2, A3, M RTD: Pt50, Pt100, Pt200, Pt500, Pt1000 (α=0.00385), Pt50, Pt100 (α=0.00391)Cu10 (α=0.00427), Cu50, Cu100(α=0.00426, 0.00428), Ni100, Ni200, Ni500,JPt50, JPt100, JPt200, JPt500, JPt1000 (α=0.003916)Ni1000 (α=0.00617) mA, V, mV |
| 采樣率 | 可達 100msec / 點,預設為 1 sec / 點 |
| 數學、外部信道, 批次功能, 畫面編輯, FDA 21 CFR part 11 | 進階版功能 |
| 顯示 | 4.3" TFT 觸控寬屏幕 |
| 分辨率 | 480 x 272 |
| 背光MTFB(25°C) | 30,000 hrs |
| 背光源 | LED |
| 屏幕保護，郵件通知 | Yes |
| 高效能CPU | ARM Cortex-A8, 1Ghz |
| 內部Flash內存 | 256 MB |
| RAM | 256 MB |
| Ethernet界面 | Modbus TCP/IP |
| RS-232/422/485 | 選購 RS-232 或 RS-422/485 Modbus RTU |
| SD卡插槽, USB 埠 x 2 | 內建，前后各一USB埠 |
| Pulse 輸入通道 | 選購，DI卡可提供邏輯高品質開關或高頻派波輸入 |
| START / STOP key | 可快速 啟動/停止記錄且關閉顯示器 |
| 校驗值修正 | 可直接手動調整偏差值跟倍增值修正 |
| 多國語言接口 | 支持19國語言操作接口，包括英文，日文，中文(簡體，正體)，法文 德文，荷蘭文，韓文，泰文，土耳其文，葡文，巴西葡文，捷克語 |
| 計算機軟件-歷史數據處理與組態設定 | 標配 |
| 實時監控軟件 - DAQ Studio | 選購 |
| 工作電源 | 90-250VAC or 11-36VDC |
| 外部尺寸 (W x H x L mm) | 144 x 144 x189 |
| 盤后深度 (mm) | 171 |
| 開孔尺寸 (W x H mm) | 137 x 137 |
| 防護等級 | IP65 front, IP20 rear |
| 工作環境溫度 | 0°C to 50°C |
| 儲存溫度 | -30°C to 70°C |
| 符合之安全規范 | CE, cULus, RoHS |
訂購代碼
| PR10 - □□□□□□□1234 567 | |
| 1輸入 | PR1003 (3模擬輸入) 0: none 6: 3 繼電器輸出 + 3 數字輸入 PR1006 (6 模擬輸入) 0: none 1: 6 繼電器輸出 3: 6 數字輸入 6: 3 繼電器輸出 + 3 數字輸入 7: 6 繼電器輸出 + 6 數字輸入 |
| 2 電源 | A: 90-250 VAC, 50/60 Hz D: 11-36 VDC |
| 3 通訊接口 | 0: 標配以太接口 1: 以太接口 + RS232 2: 以太接口 + RS-422/485 |
| 4 韌體 | 0: 標準版支持數學 1: 進階版 1 外部信道，批次功能和FDA 21 CFR part 11 2: 進階版 2 支持自定義編輯畫面并提供編輯軟件 Panel Studio 3: 進階版 3 包含進階版 1 跟 2 之功能 |
| 5 計算機軟件 | 1: 免費基本版含 Historical Viewer 和 Configuration 2: 擴充版軟件 Data Acquisition Studio (含RealTime Viewer + Historical Viewer + Configuration) |
| 6 外殼，電源線&電源高品質開關 | 0: 盤面式，無電源線和電源高品質開關 1: 盤面式，無電源線，附電源高品質開關 2: 攜帶型， UL & CSA規格電源線，附電源高品質開關 3: 攜帶型， VDE規格電源線，附電源高品質開關 4: 攜帶型， SAA規格電源線，附電源高品質開關 5: 攜帶型， BS規格電源線，附電源高品質開關 6: 攜帶型， 無電源線，附電源高品質開關 7: 盤面式， UL& CSA規格電源線，附電源高品質開關 8: 盤面式， VDE規格電源線，附電源高品質開關 9: 盤面式， SAA規格電源線，附電源高品質開關 A: 盤面式， BS規格電源線，附電源高品質開關 |
| 7 其他選配 | 00: none S1: 16G SD card S2: 32G SD card 10: 控制卡 11: 控制卡+16G SD卡 12: 控制卡+32G SD卡 |
