• RKC溫控器簡介：也叫RKC溫控表，是日本理化株式會社的核心產品，主要產品為C/CB/CH/CD，P等系列，廣泛應用于塑膠、電爐等行業，是一種工業溫度控制器，是目前中國大陸工業溫控表的主流品牌，其精度高，質量可靠耐用等特點贏得廣大用戶的口碑。
  溫控器的核心控制算法為PID控制，P(Proportional)比例+I(Integral)積分+D(Differential)微分控制。RKC除了傳統PID控制算法外，還有ON-OFF控制、自整定參數控制，自適應參數控制等算法，溫度控制穩定時間短，相應速度快。
  RKC溫度控制器是對工業加熱設備進行控制的微電腦熊。工業溫度控制器所控制的工業設備溫度范圍一般在-199℃--3000℃。加熱機構一般采用繼電器或者固體繼電器的形式來進行，溫控器根據高品質熱電偶發回來的信號讀取實際溫度，然后把這個實際溫度值跟設定溫度值進行比較，產生溫度偏差，調節的方向朝著溫度偏差減少的方向進行，然后RKC溫控器輸出一個模擬量或者高品質開關量驅動繼電器或者可控硅等執行機構實現加熱或者冷卻控制。

• 全系列CH/RH/CB/FB溫控器中國總代理!原裝正品假一賠萬!

• RKC產品溫度控制器配套代理：

          1、CH102/CH402/CH902

          2、CD401/CD901/CD701/CD501

          3、RH400/RH100/RH900

          4、RD100/RD400/RD900

          5、CB100/CB400/CB700/CB900/CB500

          6、SA100/SA200

          7、FB100/FB400/FB900高精度控制器

          8、HA400/HA900高速度控制器

          9、HA900/HA901 4通道8通道多回路控制器

         10、其它各類RKC儀表、控制器、傳感器等

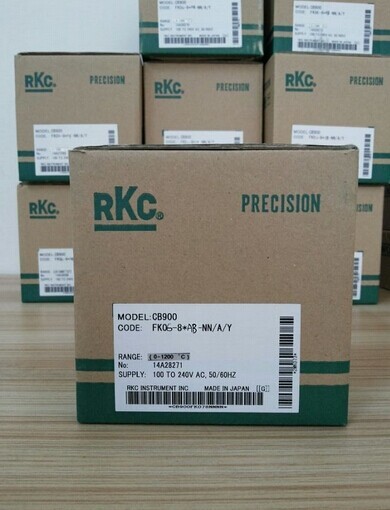

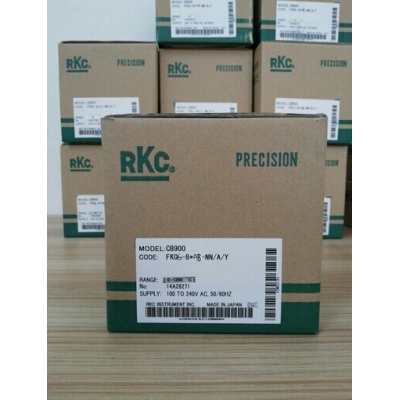

• RKC溫控器 CB-900 主要結構及功能：

  ·自主校正功能    ·加熱/制冷控制
  ·大屏LED顯示    ·溫度報警
• 規格型號

RKC溫控器接線

控制方法

溫度傳感器分類

RKC溫控器獨特之處

RKC溫控器選擇

RKC溫控器操作注意

·斷電后方可清潔儀器；
·清除顯示器上的污漬請用軟布或棉紙；
·顯示器易被劃傷，禁止使用硬物體操作面板按鍵，否則會損壞或劃傷按鍵。

CH、CD系列智能溫度控制器是采用專用微處理的多功能調節儀表，它采用高品質開關電源和表面貼裝技術(SMT)，因而儀表精致小巧，性能可靠。特有的自診斷功能，自整定功能和智能控制功能，使操作者可能通過簡單的操作而獲得良好的效果。
主要特點：
高品質熱電偶、高品質熱電阻、模擬量等多種信號自由輸入，量程自由設置；
軟件調零滿度，冷端單獨測溫，放大器自穩零，顯示精度優于0.5%FS；
模糊理論結合傳統PID方法，控制快速平穩，先進的整定方案；
輸出可選：斷電器觸點、邏輯電平、可控硅單相或三相過零或移相觸發肪沖或移發脈沖、模擬量。另附二路可定義的報警點輸出。

·輸入：各種高品質熱電偶（TC）、高品質熱電阻（RTD）標準電流電壓信號（見輸入類型表）；
·基本誤差：輸入滿量程的±0.5%±1個字；
·分辨率：1℃、0.1℃；
·采樣周期：3次/sec
·報警功能：上限，下限，上偏差，下偏差，區間內，區間外；
·報警輸出：繼電器觸點AC250V 3A（阻性）；
·控制輸出：繼電器觸點AC250V 3A（阻性），邏輯電平:DC 0/12V(配固態繼電器SSR)，過零觸發脈沖:光偶可控硅輸出1A600V 0-10mA電流輸出（負荷阻值600Ω以下），0-20mA電流輸出（負荷阻值600Ω以下），4-20mA電流輸（負荷阻值600Ω以下）；
·控制方式：模糊PID控制、位式控制；
·電源電壓：AC85-264V（50/60Hz）（額定100-240V AC） 21.6-26.4V AC（額定24V AC） 21.6-26.4V DC（額定24V DC）；
·工作環境：溫度0-50℃，溫度<85%RH的無腐蝕場合。功耗<5VA；
·面板尺寸：80X160，160X80，96X96，72X72，96X48，48X96，48X48mm。

請參照下列代碼表確認送達產品與您指定的型號是否一致。
產品代碼圖：

①儀表面板尺寸（高X寬mm）：
802:80 x 160   402:96 x 48   162:160 x 80   501:48 x 96   901:96 x 96   102:48 x 48   701:72 x 72
②控制方式：
F：PID控制及自動演算逆動作
D：IPD控制及自動演算正動作
W：加熱/制準PID控制自動演算水冷*1
A：加熱/制準PID控制自動演算風冷*1
③輸入見輸入范圍表
④輸出1：
N：無意義、M：繼電器接點輸出、V：電壓輸出、8：電流輸出、T：可控硅過零輸出、G：可控硅移相脈沖輸出
⑤輸出2：同輸出1
⑥報警1：（見表二）
⑦報警2：（見表二）

輸入范圍表（表一）
#1 0～900℃范圍內不能保證精度；
#2 -199.9-100℃范圍內不能保證精度；
#3 需要輸入端子間外接一個250Ω的電阻。

第一報警表[ALMI]（標準內置）以及第二報警（可選）（表二）
注：定貨時根據以上內容詳細填寫



接線注意：
1.高品質熱電偶輸入，應使用對應的補償導線。
2.高品質熱電阻輸入，應使用低電阻且無差別的3根導線.
3.輸入信號線應遠離儀器電源線.動力電源線和負荷線，以避免產生雜訊干擾。
4.儀器電源線通常下致被動力電源干擾。
•儀器補外部雜訊干擾時，必須使用雜訊濾波器。
•縮短電源線的捻合絞距，距離越短越有助于減小雜訊。
•在儀表板上安裝雜訊濾波器并接地，并減小雜訊濾波器輸出與儀器電源端子的接線距離。
•不要在濾皮器輸出端安裝保險以及高品質開關，這樣會降低濾波器效果。
5.接線應該符合每個國家的國標，電源線應使用600v聚氯乙烯絕緣線）（JIsc3307）
6.電源開啟后以繼電器輸出的儀表需5-6秒之準備時間，如作外部的連結回路等信號使用時，請并用延遲繼電器。
7.本儀器無電源高品質開關和保險絲，如果需要可加裝建議保險絲規格：額定電壓250V 額定電流1A 保險絲型號：延時保險
8.不要過分旋緊端子螺釘。此外使用合適的端子螺絲接線片（螺絲型號號M3*6建議力矩0.4Nm) dsyb.cn)







7.2各模式詳細功能
PV/SV 顯示模式：顯示測量值（PV）于顯示和設定值于（SV）顯示器。除變更設定值（SV）各參數的數值之外，通常均為此模式狀態。
SV設定模式：在SV/PV正常顯示狀態下，按下“SET”使顯示處于閃爍狀態，通過按，，“∠ 鍵 找到所需溫度值，設定完畢后，再次按一下”SET“鍵使儀表轉到SV/PV 正常顯示狀態。
參數設定模式：此參數用于設定報警，PID常數等參數。在正常顯示狀態下，按住“SET”鍵三秒后，在PV顯示器中顯示參數設定狀態，在SV顯示器中顯示其對應對應的數值，依次按“SET”鍵顯示下表參數符號：

本機顯示自動回復功能。當操作者進行參數的設定修改等操作忘記回到主頁顯示模式時，儀表會在30秒后自動返回主顯示模式。
儀表在使用前或進行參數修改時詳細閱讀以下內容。
下列流程中各項內容如儀表無此功能將不顯示此項內容。

* 1 當P≠0時儀表為PID控制，此時需合理設置 ‘I 、D ’各值，在初次使用時可開啟 ‘AT’自簽定功能，使控制達到最佳狀態，當P=O時為ON/OFF控制，此時需設定控制回差‘OH’的值
* 2 繼電器接點輸出：20秒，電壓脈沖輸出（SSR）可控硅過零發（SCR）2秒
* 3 數據鎖級選擇
數據鎖據銷功能用于防止對某些不常被設定的參數進行誤操作。參數被鎖后不能被設定或改變只可監視。


當儀表不能正常工作時，儀表自診斷后會顯示訊息提示。

在儀表正常通電后，按參數設定模式進入并找到數據參數”LCK “將期代碼”1000“再按”SET“鍵使儀表確認，將“SET”鍵與”∠“鍵兩鍵同時按住，約3秒后，在PV顯示”COd“=000時，依次按“SET”鍵可得到并循環顯示下列參數：

在“Cod”=0001時，依次按“SET”鍵可得到并往返循環顯示下列參數：

儀表維護和保存：
儀表自開票之日起十八個月內，因制造質量發生故障由本公司全面保修，因使用不當造成損壞的則本公司酌收修理成本費，本公司儀表終身維修；
儀表在包裝齊全的情況下存放在干燥通風、無腐蝕性氣體的場合。
