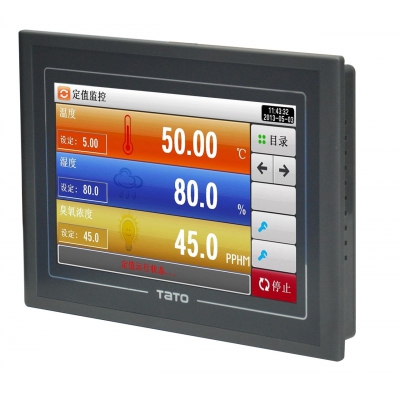

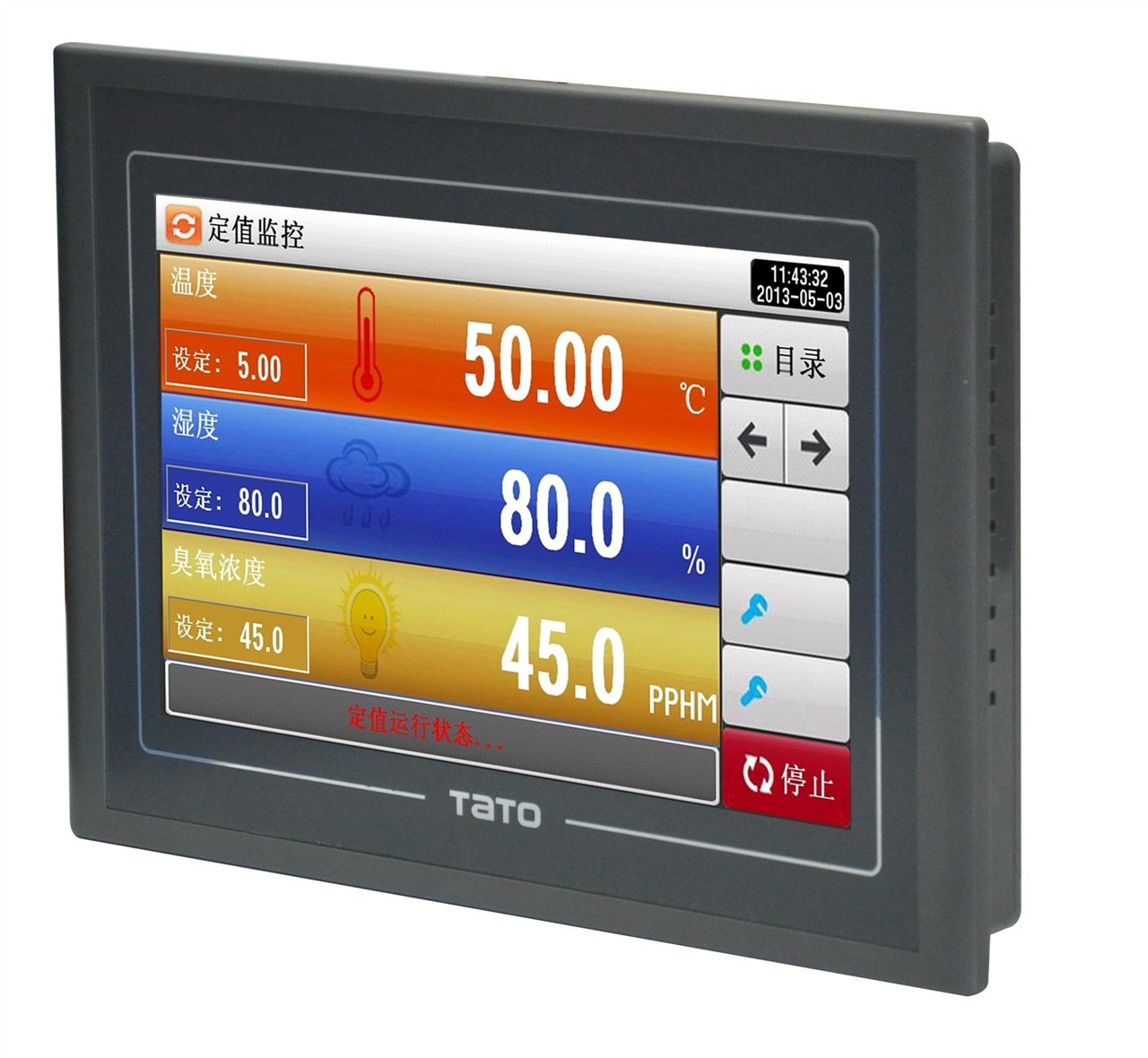

臺通TT-6300可程式微電腦臭氧控制器規格書

*

7寸/10寸TFT真彩LED液晶觸摸屏接口（65535真彩色，分辯率800*480）

*

程序容量可達127個程式，1520段，超長運行，每段32000小時，最大32000次循環,定值最大999999小時。

*

支持中文/英文界面切換，支持定值、程式模式。

*

支持漢字輸入，輸入程式名，和廠商信息。

*

自帶USB接口，可以插U盤下載曲線、歷史數據（可代替記錄儀）

*

內置超大存貯空間，連續24小時開機可保存3個月的數數據（采樣為1M）（可代替電腦存貯）

*

支持RS485、LAN（網口）、GPRS（手機）等方式通訊，方便遠程監控，數據采集。

*

支持溫度、濕度、臭氧三種模式。

*

支持有臭氧反饋、無臭氧反饋控制。

*

有濕度、無濕度控制

*

智能屏保界面，流程圖監視、免費彩頁廣告，更生動、更形象。

*

LED屏，亮度自動調節，體積更小、更薄、便于安裝，使用壽命更長。

*

提供內置SMPS的I/O RELAY BOARD-接線簡化和節省成本

*

觸摸交互式參數輸入方式、基于PC的方便監控

*

方便設定多達16種的輸出（內置計時器）方式

*

內置基于最先進的PID算法的自動調諧功能

*

提供強有力的通訊環境和支持MAX-254臺多分支結構

*

卓越的Fuzzy功能和ARW啟動-抑制超程

項目

詳細內容

TT-6300T-7

TT-6300T-10

畫面

TFT LCD(LED 背光)

7英寸TFT真彩VGA(800x480)

10英寸TFT真彩VGA(800x480)

產品構成

基本配套

觸摸顯示器,控制主板,溫度模板

程式

組/段

127組/1520段

附加功能

組全部反復,組LINK,編輯文件,設定中英文實驗名稱

PID控制

PID組

溫度、濕度PID 4 組

控制動作

支持濕度, 臭氧探頭反饋

附加功能

設定自動調節基準值, PID自整定

ANALOGUE 輸入

傳感器類型

溫度(±0.1% + 1Digit of FS)

PT1 100Ω

-100.00 ~ 300.00℃

PT2 100Ω

-100.0 ~ 300.0 ℃

DC Voltage

-1.000 ~ 2.000 V

臭氧反饋(±1% + 1 Digit of FS)

0.0 ~ 100PPHM

DC Voltage

0.000 ~ 10.000 V

ANALOGUE輸入

輸出式樣

電壓輸出(SSR)2點

ON電壓:24V DC(脈沖幅:最少5ms)

電流輸出(SCR)2點

0-10V DC(負荷電阻:最大600Ω)(選配)

DI觸點輸入

觸點式樣

基本14點(觸點容量:最大12V DC,10mA)

觸點功能

依DI的運行及停止/保持/跳段動作,設定DI感知遲延時間

DI觸點輸出

觸點式樣

最多40點RELAY/混載 (基本14點,選項16點)

觸點RELAY基本10點

Noraml Open(最大30V DC/5A, 250V AC/5A)

Noraml Close(最大30V DC/1A, 250V AC/2A)

混載基本2點

24V DC 100mA 以下

觸點RELAY選項48點(選配點)

Noraml Open(最大30V DC/3A, 250V AC/3A)

觸點類型(共77個)

運行(RUN)信號1點, 濕度運行(RUN)信號1點, 臭氧運行(RUN)信號1點,ERR 信號1點，FEND信號1點

溫度運行信號1點.濕度信號1點

電源

電源

觸摸顯示器, 溫度模板:24V DC 300mA, 控制主板:AC100-220V 0.5A

鋰電池

設定DATA保存用(CR2032:最少 10年)

通信

通信協議

MODBUS RTU-RS485, PC Link-網口(選配)

通信式樣

最多可以連接254臺,通信速度:最大115,200bps

DATA備份 （選項）

儲存媒介

提供 USB接口可備份/歷史曲線/歷史數據

儲存功能

程式組/歷史曲線/歷史數據

主要功能

PV曲線/組曲線

實時表示溫、濕度PV,SV曲線,表示歷史儲存的曲線,表示組曲線及進行狀態

BMP 文件表示

通過USB下載歷史曲線為BMP圖片格式文件

其他

把記錄錯誤履歷,提供使用者查閱,全部畫面提供英語、中國語

畫面保護器功能,程式運行時可以設定操作條件,一個段次的運行時間(530小時59分),每段可以設定待機高品質開關，定值最大999999小時
