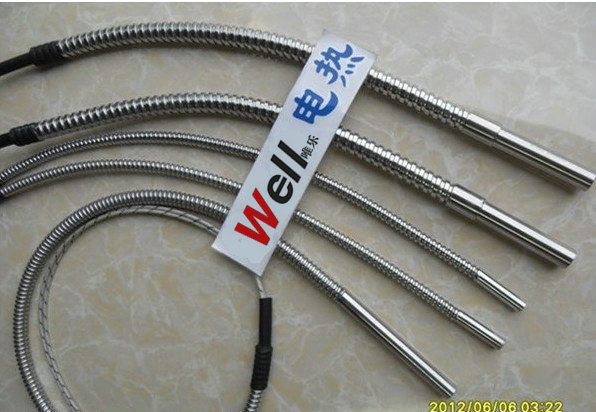

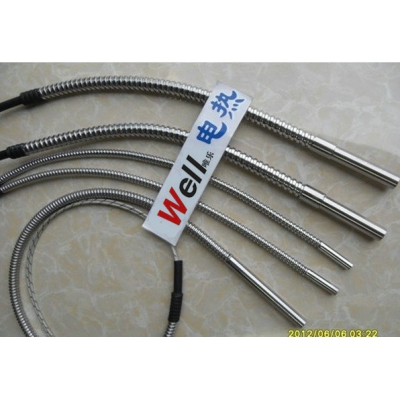

直型帶不銹鋼保護軟管出線

臺灣唯樂牌電熱管 well優質不銹鋼單頭電熱管 高功率電熱管進口電熱管唯樂系列不銹剛電熱管，并乘三十多年制作之精華，引進生產設備，雄厚的技術力量，采用優質的材料，主要應用在模具加熱與恒溫領域，可配和注塑機做長時間運作，確保工作效益。

·  直徑：?  [mm]： 4 ；5 ；6  ；6.5；8.0；10；12 ；12.5；14； 16；18 ；20 (非標可定做)

·  直徑：?  ["]：1/8 ; 1/4 ; 3/8 ; 1/2 ; 5/8 ; 3/4 (非標可定做)

·  外套材料：不銹鋼

·  加熱元件最高外套溫度：750℃

·  電阻材料：NiCr8020

·  高壓穩定性（高溫）：額定電壓≤24V 500V-AC  >24V 1500V-AC

·  絕緣電阻(500[V-DC]未加熱) ： ≥5MΩ

·  最大漏電流（253[V-AC]未加熱）：≤0.5mA

·  長度誤差：± 1.5mm

·  功率誤差（未加熱）：±10%

·  輸入電壓：230V  (非標可定做)

·  接線端不加熱區長度： 3-20mm

·  非接線端不加熱區長度：3-9mm

·  連接導線：

·  a: 玻璃纖維絕緣鎳導線(耐溫450度-750度)

·  b：壓接PTFE絕緣鎳導線 (耐溫300度)

·  c：壓接硅絕緣鎳芯導線 (耐溫250度)

·  d：壓接玻璃纖維絕緣鎳導線 (耐溫450度)

一、發熱管的基本結構：

發熱管是以不銹鋼金屬為外殼，沿管內中心軸向均布螺旋電熱合金絲（鎳鉻8020）其空隙填充壓實具有良好絕緣導熱性能的氧化鎂砂，管口用硅膠或陶瓷膠密封(潮濕環境可做防潮設計)，連接導線均采用純鎳、高溫耐磨線材。這種金屬鎧裝電熱元件可以加熱空氣，金屬模具和各種液體。

二、發熱管的特殊設計：

根據發熱管的不同使用狀態、安全及安裝需要，發熱管還會包括封口結構、90度彎頭出線、附帶法蘭固定、壓接波紋管、壓接不銹鋼網、管口帶螺牙裝置、內置高品質熱電偶、保險絲等其它結構。

三、發熱管的性能、應用及壽命：
發熱管是在金屬管中放入電熱元件，并在空隙部分緊密填充有良好耐熱性、導熱性和絕緣性的結晶氧化鎂粉，再經其它工藝處理而成。發熱管是專門將電能轉化為熱能的加熱元件。它具有結構簡單，機械強度高、熱效率高、安全可靠、安裝簡便、廣泛適用于塑膠模具、包裝機械、擠出機、自動化設備、醫療器械、熱壓模等。

正常使用情況下使用壽命有10000小時以上．

四、發熱管電阻的計算：
  舉例：220V1500W的電熱管
  P=1500瓦（功率） U=220伏(電壓） 求：I（電流）
  I=P/U=1500/220≈6.82安
  歐姆定律 求：R（電阻）
  R=U/I=220/6.82≈32.27歐

五、發熱管使用注意事項：
1、發熱管應存放于干燥處，若因長期放置受潮而絕緣電阻降到低于1兆歐時，可在200℃左右的烘箱中干燥若干小時（或將元件低壓通過數小時），即或恢復絕緣電阻。
2、若發現發熱管管表面有結碳時，必須除盡后再用，以免降低效率，甚至燒壞發熱管。

3、帶高品質熱電偶的發熱管接線時注意區分正負極。
