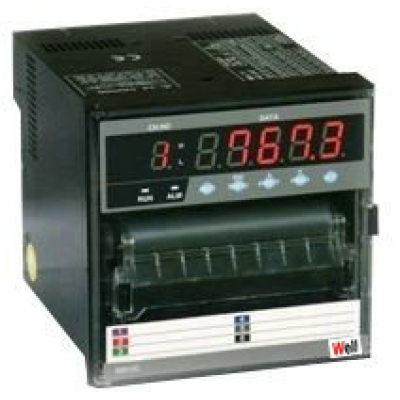

TM10C,TM1006C,6點記錄儀TM10C系列,是德國WELL唯樂日本分公司生產的一款多功能經濟型有紙記錄儀,它可以將采集到的數據記錄在100mm寬的專用記錄紙上。TM10C系列包括1筆、2筆和6打點式三種規格,其中以6打點式記錄儀(TM1006C0000)最暢銷。TM10C系列記錄儀廣泛應用于各種需要記錄溫度、濕度、流量、壓力、PH值、速度等數據的場合和設備上,并可在金屬熱處理、化工機械、加熱爐、食品加工等惡劣環境中使用。
詳細描述
德國WELL唯樂日本分公司 推出TM10C系列 筆式/打點式記錄儀
◎特色:
☆高機能,低價格 ☆超短深度:僅150㎜(目前業界最短尺寸)
☆具IP65防塵,防水等級(目前業界最高水準) ☆食品電器爐等惡劣環境可適用
☆認證:UL, CSA, CE ☆重量:僅1.5㎏(其他品牌3.7㎏)
☆多種輸入(4~20mA)及范圍可供選擇 ☆使用者可自由選擇規劃
☆手提式(選用),攜帶方便 ☆多種記錄儀方式可供選擇
☆通信介面:RS-232(標準),RS-485(指定)
◎規格及性能:
項 目 |
筆式記錄儀 |
打點式記錄儀 |
|
輸入 |
輸入點數 |
1、2 |
6 |
取樣周期 |
125ms |
10s/6ch,max |
|
輸入信號 |
直流電壓:±10mV,0~20mV,0~50mV,200mV,±1V,±10V,0~5V 直流電流:4~20mA DC(并接250Ω電阻) 熱 電 偶:K、T、J、E、B、S、R、C、N、PR40-20、PL2、AU-FE、U、L 熱 電 阻:RTD PT100、JPT100 |
||
性能 |
精 度 |
數字顯示/列印:±0.2% ±3max |
|
減少噪音 |
NMRR:60dB min,(50/60Hz ±0.1Hz) CMRR:140dB min,(50/60Hz ±0.1Hz) |
||
報警 |
繼電器輸出 |
3路輸出(A接點,內置式) |
6路輸出(A接點,內置式) |
容 量 |
250V AC 3A max,loaded,30V DC 3A max,loaded |
||
通訊 |
界 面 |
RS-232(標準),RS-485(可選) |
|
電源 |
電 壓 |
100~240V AC(50/60Hz) |
|
功率消耗 |
30VA max(100V AC) |
25VA max(100V AC) |
|
使用環境 |
正常工作 范 圍 |
溫度:0~50℃,濕度:20~80%RH |
|
記錄打印性能 |
記 錄 |
記錄筆 |
6色色帶 |
打 印 |
1色色帶 |
||
響應時間 |
1.0s max |
———————— |
|
記錄周期 |
———————— |
10.0s/6ch max |
|
打 印 紙 |
長16m,寬144mm,折疊厚度40mm |
||
打印速度 |
5~12000mm/hr 可選41種速度 |
0~1500mm/hr 可選34種速度 |
|
記錄顏色 |
紅、綠 |
紫、紅、綠、藍、棕、黑 |
選 型 表:
功 能 |
代碼 |
說 明 |
||||
1.系列 |
TM10 |
多功能有紙記錄儀 |
||||
2.輸入點數 |
01C- |
1筆記錄 |
||||
02C- |
2筆記錄 |
|||||
06C- |
6點打點記錄 |
|||||
3.通訊接口 |
0 |
RS-232C(標準配置) |
||||
1 |
RS-485C(選件) |
|||||
4.DI/DO(選件) |
0 |
無 |
||||
1 |
報警輸出3點 (筆式)或6點(打點式) |
|||||
2 |
3點DI |
|||||
3 |
3點DI + 報警輸出3點/6點 |
|||||
5.走紙故障監測(選件) |
00 |
無 |
||||
10 |
有 |
