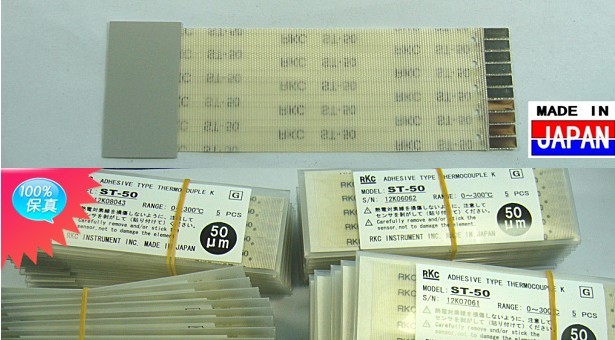

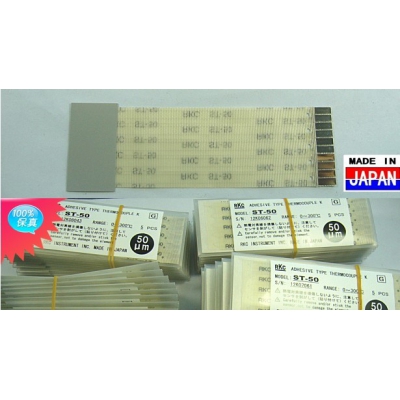

ST-50高品質熱電偶|日本RKC理化|ST-50高品質熱電偶
ST-50高品質熱電偶|日本RKC理化|ST-50高品質熱電偶，粘貼在微小表面，測量溫度簡單，ST-50粘貼型測量表面用溫度傳感線(高品質熱電偶)
是日本RKC理化品牌產品，包含型號：ST-50，ST-50-300，ST-50-500。
一：快速響應性
金屬表面的場合，ST-50的響應時間（到達95%顯示的時間）為0.4秒，時間常數
（到達63%顯示的時間）為0.04秒的高速。
例）預先加熱石蠟（約250度）使其浸出時的響應特征采用了約0.05秒識別信號的大型LED
二：測量高溫
最高使用溫度為300度，可測量高溫。也可準確測量溫度頻繁變化的微小表面的溫度。
三：出色的經濟性
因為ST-50是粘貼型，容易測量微細表面的溫度。粘著力強，根據使用條件可以反復使用。
而且，利用插件接續方式，更換傳感器簡單。
ST-50傳感器為5條/ 1組
另備有專用插件導線。
長型（ST-50-300,ST-50-500）為1條/ 1組
四：粘著性強
在粘著劑性強使用了熱硬化環氧物，除一小部分難粘貼物外，可以粘貼在大部分的物體表面
《粘著性耐久性》
到150度：可反復粘貼，剝離使用
到200度：在不低于150度以下的條件下，可反復粘貼，剝離使用
到250度：在不低于200度以下的條件下，可反復粘貼，剝離使用
250度以上：不能再粘貼
粘貼次數因使用環境（粘接面的干凈程度等）而異
5：使用例
用ST-50測量CPU的散熱片的溫度
最適合各種裝置的試驗，評價時的溫度測定。
為了取得UL/CSA認定等，用于測量數據（內部溫度，自己發熱等）非常方便。
六：高品質熱電偶的種類
高品質熱電偶的種類K
素線徑50μmST-50-300、ST-50-500型為100μm
等級相當于JIS-1802等級2（±2.5℃）
精度ST-50標準：±0.3%±1℃ 測量100℃銅板表面時的精度,
ST-50-300、500：±0.5%±1℃
有效粘著部8＊6.7長＊寬單位：mm
線帶素材玻璃無紡布
最高使用溫度300℃
響應時間
金屬表面到95%顯示的時間：0.4秒 ；
到63%顯示的時間：0.04秒
尺寸ST-50（標準）：107＊6.7＊0.3長＊寬＊厚mm
ST-50-300:300＊6.7＊0.3長＊寬＊厚 mm
ST-50-500:500＊6.7＊0.3長＊寬＊厚mm
七：ST-50專用插件導線
插件材質聚碳酸醋
最高使用溫度100℃
導線0.1ΦΦ＊30 KX型補償導線標準1m
電阻值裝著ST-50（標準）時的電阻值：45Ω（標準1m）
導線插頭的處理DP-350/500專用插件型（2C） Y端子型（板面部分約80mm）
插件尺寸約40＊12＊13.5長＊寬＊厚mm
八：型號
ST-50粘貼型高品質熱電偶傳感器（標準）：5條/1組
ST-50-300粘貼型高品質熱電偶傳感器：長300MM1條
ST-50-500粘貼型高品質熱電偶傳感器：長500MM1條
使用ST-50時必須使用ST-50專用插件導線
九：ST-50專用插件導線
ST-50用插件導線—DP-350/500專用插件型（1M）
ST-50用插件導線—Y端子型（1M）
十：使用上的注意事項
使用ST-50時請務必使用ST-50專用插件導線。
由于高品質熱電偶的線極細（50μm），請注意不要折彎中間部位、不要過度用力。
使用時、請把粘著面的油污，塵土等清掃干凈，然后用力壓使其粘住。
在250℃以上常時間使用了的場合，全變成淺茶色，但這不影響其性能。
另：如果高溫常時間使用,則粘著劑全被烤硬而不能再接著在使用。
ST-50專用插件導線
插件材質聚碳酸醋
最高使用溫度100℃
導線0.1ΦΦ＊30 KX型補償導線標準1m
電阻值裝著ST-50（標準）時的電阻值：45Ω（標準1m）
導線插頭的處理DP-350/500專用插件型（2C） Y端子型（板面部分約80mm）
插件尺寸約40＊12＊13.5長＊寬＊厚mm
八：型號
DP-350用W-ST50-1000-2C
DP-700用W-ST50-1000-6C/B
Y端子(M3)W-ST50-1000-Y3
