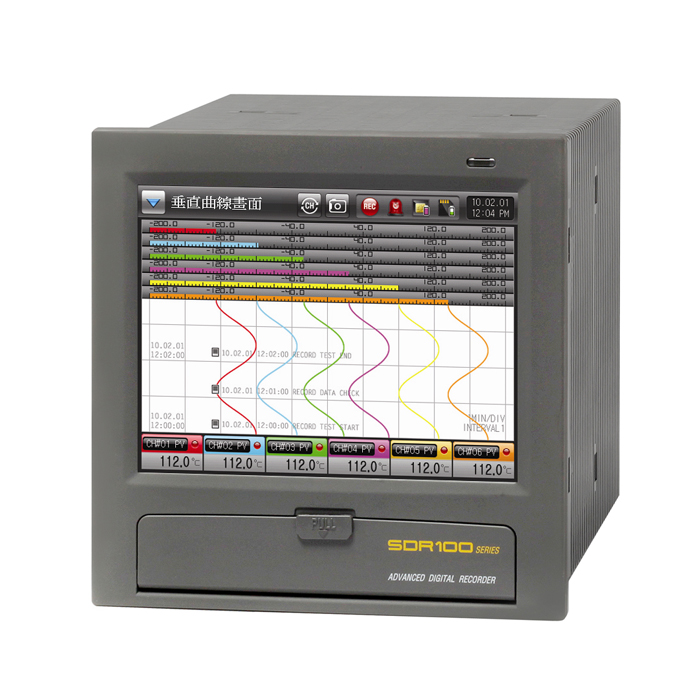

品牌：SAMWON三元
型號：SDR100測量范圍：不限測量精度：0.1%
SDR102/SDR104/SDR106/SDR112
＊簡單的操作：簡單的觸摸方式/截圖功能/簡單輸入信息
＊快速數據搜索：加載FSA(Fast Searching Algorithm)記錄時可克認已存儲的數據，1Gbyte數據搜索需一秒鐘
＊清晰的畫面：640*480TET –LCD 256色彩
＊豐富的存儲空間：內存64Mbyte(非易失控)，外存2Gbyte(SD).
＊方便的信息功能：坐標圖上輸入和顯示信息，自動輸入重要的狀況或工作信息，任何人都可以用快捷鍵輸入信息，可通過存儲坐標圖確認信息.
配置
輸入規格
.測量點數 :2CH.4CH.6CH.12CH
.測量周期 :500ms
.輸入種類 :-5～10V,-10~20V,-1~2V,0~5V,1~5V,0~10V,0~20V.
-10~20mV,-50~100mV,0~20mV,0~100mV
-DCV單位:℃,℉,BLANK,％,Pa,kPa,％RH,mV,V, Ω，mmHg，kgF.
-TC :K,J,E,T,R,B,S,L,N,U,W,Platinerl ll,C
-RTD :PT100,JPT100
-TC/RTD單位:℃,℉
提醒功能
.提醒設置數:每個頻道最多可設置4個
.警報種類 :PV上/下限，PV范圍以內/以外
PV上升變化率以上，PV下降變化率以下
頻道之間偏差以上/以下，傳感器單線.
產品大小及重量
.產品大小 :144(w)*144(H)*188(D)mm
.質量 :SDR102-□□□約:1,1kg
SDR104-□□□約:1,1kg
SDR106-□□□約:1,2kg
SDR112-□□□約:1,3kg
.外殼材料 :PC+ABS
通訊(選項)
.通訊配置 :RS-232C,RS-485,以太網中選擇一種
.通訊速度 :最大家115，200bps
.備忘錄 :PC Link with Checksum,MODBUS RTU,MODBUS ASII
播放功能
.播放 :5.7”TFT color LCD VGA(640(W)*480(H))
.播放模式 :趨勢，柱狀，數碼，概要，錯誤記錄，信息(提醒，信息，存儲容量)
.語言 :韓國語，英語，日語，漢語
數據存儲
.內存 :flash存儲器(64M)非易失控
.外存 :SD卡存儲器(支持SDHC卡)
.存儲方式 :存儲到內/外部(SD卡)存儲器
.數據格式 :記錄數據及信息
.數據形式 :二進制
遠程輸入(選項)
.遠程節點數:2點(節點容量:最大12V DC,10mA)
.遠程節點功能設置:DI造成的故障、記錄、周期及DI感應延遲時間
提醒輸出(選項)
.節點 :接力式A節點
.數量 :6點，12點
.節點容量 :Nomal Oper(Max.30VDC 1A/250VDC 1A)
電源
.額定電壓 :100～240V AC
.額定頻率 :50/60Hz
.耗電量 :15V MAX
型號及訂單號
|
SDR
|
1
|
□
|
□
|
-
|
□
|
□
|
□
|
/
|
□
|
內容
|
|
|
控制頻道數
|
|
□
|
|
|
|
|
|
|
02:2CHANNEL,04CHANNEL,06:CHANNEL,12:12CHANNEL
|
||
|
選項
|
通訊
|
|
|
|
|
□
|
|
|
|
|
N:Not Select,C2:RS232,C4:RS485,CE:EEthernet(RJ45/Modbus)
|
|
Alarm Output
|
|
|
|
|
|
□
|
|
|
|
N:Not Select,A1:6PPoints(Acontact),A2:12Points(Acontact)
|
|
|
Remote lnput
|
|
|
|
|
|
|
□
|
|
|
N:Not Select,R1:2Points
|
|
|
其它
|
|
|
|
|
|
|
|
|
□
|
M1:Computation Function,P1:Portable Type
|
|
