輸入通道：1點、2點、3點、4點、5點、6點、8點可選擇
顯示功能：測量值的定點或巡回顯示
記錄功能：采用進口固定式熱敏頭，無筆墨消耗，無筆位誤差
走紙速度：10mm/h到1990mm/h可設定
報警功能：提供六組繼電器接點輸出，可選擇上限、下限、差值上限、差值下限
通 訊：可選配RS232C或RS485通訊接口
模擬輸出：可選配24 ~ 20 mA輸出
采樣周期：0.6S
顯示精度：±0.2%FS
功率消耗：不大于30W
工作環境：0～50°C ，10～85 % RH
電源電壓：220 V；50 Hz
外形尺寸： 144×144×200 mm
開孔尺寸：138+1×138+1 mm
天劍電子1-8通道有紙記錄儀TR1000,TJ2000系列
TR1000系列有紙記錄儀
一、產品簡介
TR1000,TJ2000有紙記錄儀具有8路輸入通道，2路模擬量輸出，通道之間采用
點點隔離;均可直接選擇接收多種高品質熱電偶、高品質熱電阻、壓力變送器、電壓、電流信
號，并可對被測信號進行數字顯示及進行趨勢記錄和數字記錄，能在本身打印的
120mm寬的紙格上同時記錄刻度值、時間及每一個信號的曲線，并將通道號印
在各通道的軌跡旁。打印記錄功能采用進口固定式熱敏頭，無筆墨消耗，無筆位
誤差，抗震動。目前廣泛適用于冶金、醫藥、石油、化工、電力、電力等行業及
科研單位。

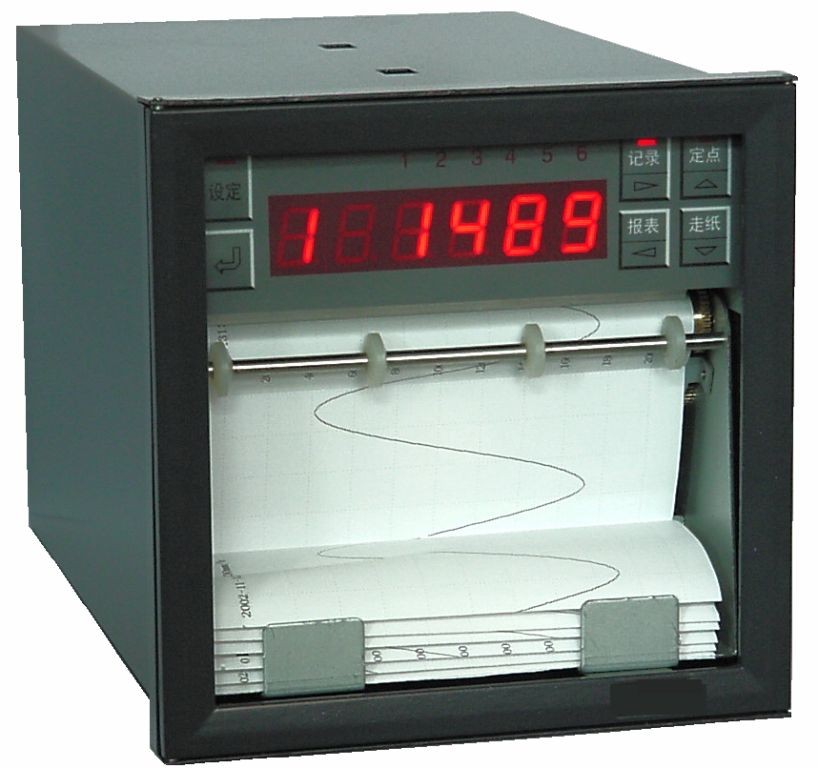

二、產品展示

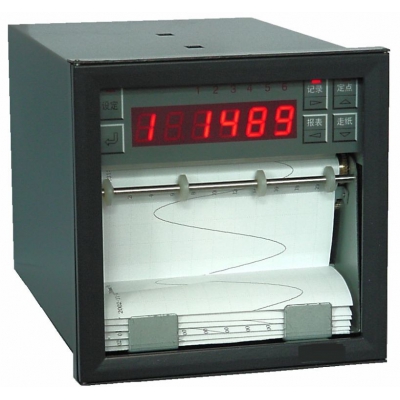

曲線展示
背面展示
三、產品性能和技術指標
1．輸入通道: ?單點雙點三點四點五點六點八點
?每個通道的測量信號種類可由用戶自己設定，也可在定貨時注明。
[由廠方為用戶設定好]
2．通道隔離: ?輸入通道之間相互隔離，無干擾。
3．顯示功能: ?測量值的定點或巡回顯示
?設定參數顯示[在設定狀態下]
?報警提示符及提示燈
?時間顯示[在所有輸入信號全部關閉情況下]
4．記錄功能: ?采用進口固定式熱敏頭，無筆墨消耗，無筆位誤差，抗震動
?在100mm范圍內有800個熱印點
?對測量值進行趨勢記錄和數字記錄
?在記錄曲線同時打印標尺刻度及每個通道標記
?每隔100mm打印一次刻度值、當前時間和走紙速度
5．實時時間: ?由鍵盤設定當前日期和時間
?即使掉電,也不影響正常計時
6．曲線遷移功能: 通過對記錄邊界的設定，可使不同通道的趨勢記錄曲線分離開。
7．標度變換功能: 對于電壓及電流輸入信號，可通過對顯示范圍的設定，實現顯示及
記錄對輸入信號的線性標度。對于高品質熱電偶及高品質熱電阻信號顯示范圍就是其測量范圍。
8．輸入信號種類及測量范圍: 各種高品質熱電偶、高品質熱電阻、標準電壓及電流信號，由鍵盤設
定選擇。
9．走紙速度: 通過鍵盤任意設定，走紙速度為10 mm/h到1990mm/h。
10．報警功能:
?提供六組繼電器接點輸出，由用戶任意組合使用
?每個通道報警均可選擇上限、下限、差值上限、差值下限
?每個通道的報警回差可設定，繼電器動作時有指示燈提示
?繼電器觸點容量：24VDC, 3A；220VAC, 3A
11．通訊：可提供RS232C或RS485通訊接口【此項為擴展功能,定貨時須注明】
12．模擬量輸出：可提供兩路4 ~ 20 mA模擬量傳送輸出【此項為擴展功能,定貨時
須注明】
13．采樣周期: 0.6S
14．數字顯示及報警精度: ±0.2%F
