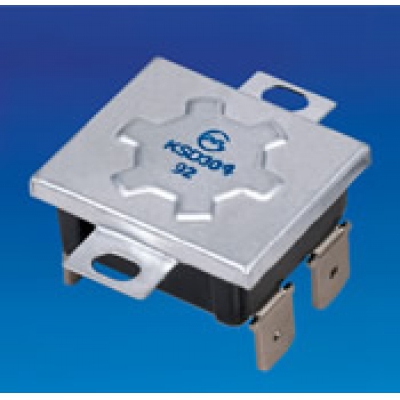

天劍KSD302雙極溫控器(突跳式溫度高品質開關/雙金屬片式溫度高品質開關/KSD301/KSD302）

本溫控器是小型溫度控制和過熱保護；如消毒碗柜、電熱開水瓶、咖啡壺、電子瓦撐、微波爐、飲水機、電吹風、電取暖爐、電熨斗、干衣機、吸塵器、暖水袋、電機,冷柜、魚池,淋浴器、暖風機,滾筒式洗衣機,開水器、保溫器,油炸爐,烘箱、扒爐等電器。

開停溫差較小，溫度控溫準確，調節范圍寬，

適用于家用電熱器具作調溫控制元件，高品質開關形式可為單刀單投、單刀雙投。

天劍產品特點：

KSD301 系列為突跳式 塑料為主體，自動復位形式。

適用范圍：

　　可供家用電器溫度控制，如：電熱開水瓶、電子消毒碗柜、飲水機、電子干衣機、微波爐、電暖器；或供電機、整流設備、日用電器及各種電熱器具等作溫度控制及過熱保護元件使用。

　　工作原理：

　　系列突跳式溫控器是小型帶外殼的雙金屬片溫控器，屬溫度繼電器類器件。利用碟型雙金屬片在溫度作用下產生瞬間跳動的原理，通過機構的作用，使觸點迅速動作，達到斷開或接通電路的目的。其工作溫度固定，無須調整；動作可靠干脆，電弧?。皇褂脡勖L(zhǎng)；無線電干擾少。

　　型號意義：

　　技術參數：

　　額定電氣參數：

　　5A系列 AC250V 5A/AC 125V7A（阻性負載）

　　10A系列 AC250V 10A（阻性負載）

　　弱電系列 AC24V 0.5A/DC12V 0.25A

　　常態電氣強度：AC50Hz 2000V歷時一分鐘不擊穿，無閃絡

　　常態絕緣電阻：大于100MΩ（500V兆歐表測量）

　　接點形式：?jiǎn)蔚秵螖S（S.P.S.T），分為五種類型：

　?、偈覝叵陆油ǎ瑴囟壬仙|點斷開，溫度下降觸點接通

　?、谑覝叵陆油ǎ瑴囟认陆涤|點斷開，溫度上升觸點接通

　?、凼覝叵聰嚅_，溫度上升觸點接通，溫度下降觸點斷開

　　④室溫下斷開，溫度下降觸點接通，溫度上升觸點斷開

　?、菔覝叵陆油?，溫度上升觸點斷開，手動復位接通

　　接地方式：通過溫控器金屬外蓋與設備接地金屬部件相連
