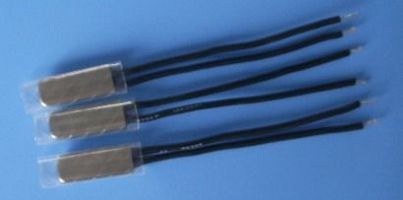

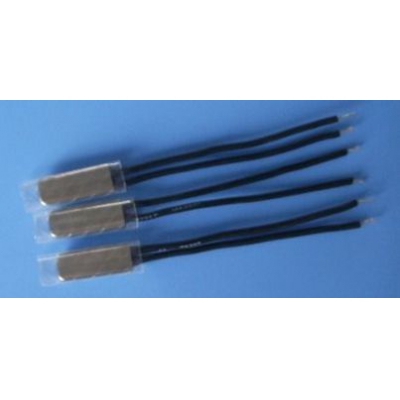

天劍產品優勢: 體積小，便于安裝 速動型雙金屬片，反應速度快 壽命高達10000次以上防真空浸漆工藝可替代SENSATA 17AM 7AM, 韓國SEK ST-22等國外產品

應用范圍: 金鹵燈鎮流器充電電池組分馬力電機交流無刷馬達和水泵電加熱器具直流馬達

技術參數: 觸點形式：常開、常閉產品尺寸

感溫頭3.8×7.4×20.0mm 線長70mm

觸點容量動作溫度 50~150℃

動作溫度公差 ±5±4±3 ℃

常態接觸電阻≤50mΩ

絕緣電阻 ≥100mΩ

天劍產品特點：

KSD301 系列為突跳式 塑料為主體，自動復位形式。

適用范圍：

　　可供家用電器溫度控制，如：電熱開水瓶、電子消毒碗柜、飲水機、電子干衣機、微波爐、電暖器；或供電機、整流設備、日用電器及各種電熱器具等作溫度控制及過熱保護元件使用。

　　工作原理：

　　系列突跳式溫控器是小型帶外殼的雙金屬片溫控器，屬溫度繼電器類器件。利用碟型雙金屬片在溫度作用下產生瞬間跳動的原理，通過機構的作用，使觸點迅速動作，達到斷開或接通電路的目的。其工作溫度固定，無須調整；動作可靠干脆，電弧小；使用壽命長；無線電干擾少。

　　型號意義：

　　技術參數：

　　額定電氣參數：

　　5A系列 AC250V 5A/AC 125V7A（阻性負載）

　　10A系列 AC250V 10A（阻性負載）

　　弱電系列 AC24V 0.5A/DC12V 0.25A

　　常態電氣強度：AC50Hz 2000V歷時一分鐘不擊穿，無閃絡

　　常態絕緣電阻：大于100MΩ（500V兆歐表測量）

　　接點形式：?jiǎn)蔚秵螖S（S.P.S.T），分為五種類型：

　　①室溫下接通，溫度上升觸點斷開，溫度下降觸點接通

　　②室溫下接通，溫度下降觸點斷開，溫度上升觸點接通

　　③室溫下斷開，溫度上升觸點接通，溫度下降觸點斷開

　　④室溫下斷開，溫度下降觸點接通，溫度上升觸點斷開

　　⑤室溫下接通，溫度上升觸點斷開，手動復位接通

　　接地方式：通過溫控器金屬外蓋與設備接地金屬部件相連
