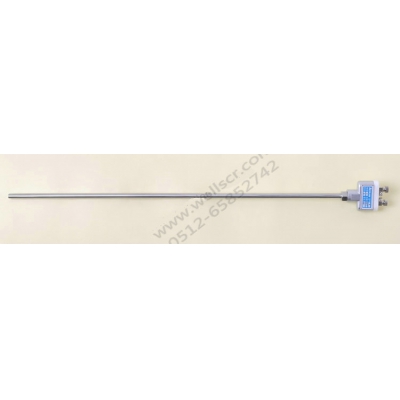

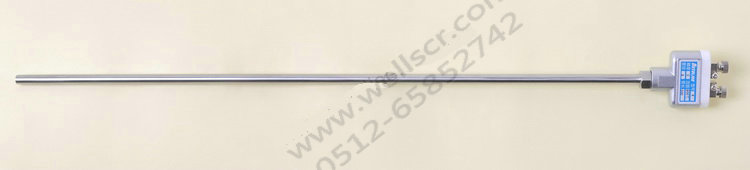

WTK33 小端子式高精度熱電偶

WTK33系列高品質熱電偶是由鎧裝高品質熱電偶電纜一頭內部偶絲焊成測溫點并封口作為探桿，一頭兩極分別接在小T型端子上的陶瓷接線板的正、負

極而組成小T型端子式鎧裝高品質熱電偶。鎧裝高品質熱電偶具有反應快、可彎曲及探桿可以很長等普通高品質熱電偶所沒有的優點。此系列高品質熱電偶使用時

若T型端子處不是常溫，請務必用高品質熱電偶線或補償導線連接至儀表。

鎧裝高品質熱電偶不同保護管材質/直徑/分度號/測溫范圍：

分度號	保護管材質	外徑(mm)	長期使用最高溫度	短期可超溫(2小時內)℃
K、N	SUS304、316 （常用）	0.5、1.0	400℃	+200℃
		1.5～2.3	600℃	+100℃
		3.0～8.0	800℃	+100℃
	GH3030 InconeI 600 （不常用、價格貴）	0.5、1.0	500℃	+100℃
		1.5～3.2	800℃	+100℃
		4～5	900℃	+100℃
		6～8	1000℃	+100℃
E	SUS304、316	0.5、1.0	400℃	+100℃
		1.5～2.3	500℃	+100℃
		3～5	600℃	+100℃
		6～8	800℃	+0℃
J	SUS304、316	0.5、1.0	300℃	+100℃
		1.5～2.3	400℃	+100℃
		3～5	500℃	+100℃
		6～8	750℃	+50℃
T	SUS304、316	0.5、1.0	200℃	+50℃
		1.5～5.0	250℃	+50℃
		6～8	350℃	+0℃
注：R/S鉑銠鎧裝高品質熱電偶一般用GH3030、GH3039、inconel600保護管，因少用沒列出來

鎧裝高品質熱電偶感測頭內部工藝：

形式	結構	特點	適用套管的外徑（mm）
形式	結構	特點	單支裝	雙支裝
露出式		反應速度快，適于測量發動機排氣等，同其它形式相比機械強度低	φ1.0～φ8.0	φ3.0～φ8.0
接殼式		反應速度較快，耐壓可達3.43×10 MPa，不適用范圍于有電磁干擾的場合	φ0.25～φ8.0	φ3.0～φ8.0
絕緣式		反應速度比接殼慢，對于無特別要求快速反應的場合，多采用此種形式，使用壽命長，防電磁干擾	φ0.5～φ8.0	φ3.0～φ8.0
