WT20 螺紋套接桿式高精度

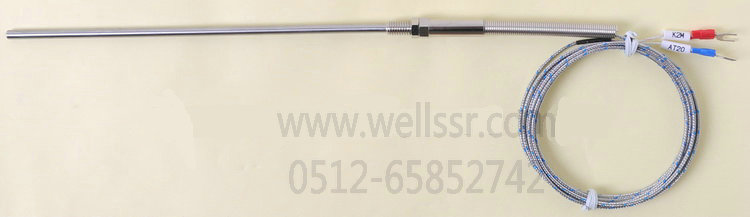

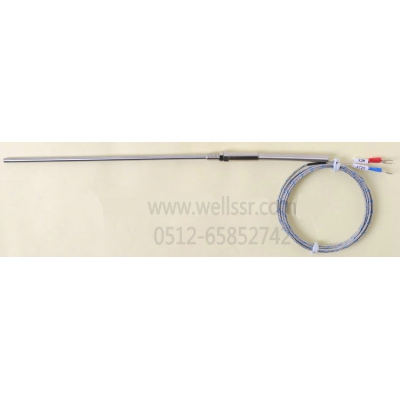

WT20 螺紋套接桿式高精度熱電偶

WT20系列高品質熱電偶是由高品質熱電偶線一頭直接焊成測溫點放入套接了銅螺紋并加上彈簧的304不銹鋼保護管內作為探桿，一頭直接延長至所需長度作為引線而組成的螺紋套接桿式高品質熱電偶。一般用于測量0～600°空氣（烘箱等）或金屬固體內部溫度。

此產品須提供的參數：
探桿耐溫類型：	常用為普通型，也可選高溫型。
探桿直徑：	常用為5mm，特殊可選3mm、4mm。
探桿長度：	1000mm內任意指定。
套接螺紋規格：	常用為M8、5/16，特殊可定M6（只能針對探桿直徑3mm、4mm）。
引線長度：	可任意指定，單位為M（米）。
高品質熱電偶絲型號：	常用為K型，其它可選J、E、T、N。
感測頭內部工藝：	常用為非絕緣式，也可選絕緣式。
引線類型：	常用為不銹鋼網線1/0.65，其它類型請參考
實際測量溫度：	即長期實際測量的溫度幾度，而不是偶爾可能達到的最高溫度范圍。
部份選項說明：

探桿耐溫類型	普通型	指探桿內裝的是高品質熱電偶線的，因此選擇不同的高品質熱電偶線測溫范圍是不一樣的，常用的K型不銹鋼網線測溫范圍是0～250℃，其它高品質熱電偶線詳細請見以上“引線類型”說明，BQH的雖是特高溫線但也歸為此類。
	高溫型	指探桿內裝的是高品質熱電偶絲套陶瓷絕緣的，耐溫更高，與選擇高品質熱電偶引線類型無關。K、N型測溫范圍0～600℃，E、J型測溫范圍0～450℃，T型的不適合做高溫型。
注：以上測溫范圍僅對探桿部份而言，非探桿部份若需置于高溫區請來電咨詢。

螺紋安裝高品質熱電偶
訂貨時煩請告知以下參數：

1. 高品質熱電偶類型選擇：（S、R、B、N、K、E、J、T）

2. 工作環境溫度？

3. 線材要求？（普通線 /屏蔽線/防腐線/高溫線等等）

3. 線長（AL）?

4. 直徑(D) 插深(EL) 螺紋尺寸(M) 的數據

5. 線尾部如何處理？（掛錫/U型叉/金屬針/端子等等）

6. 其他未提及要求，請詳細告知我們。

請參考以下范圖
