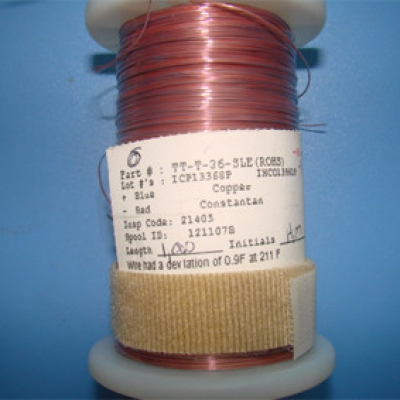

TT-T-36-SLE高品質熱電偶線|TT-T-36-SLE美國omega高品質熱電偶線|T型omega高品質熱電偶線 特點
外覆絕緣層分析：
| 種類 | 適用溫度 | 不燃性 | 耐磨性 | 耐油性 | 耐酸性 | 耐濕性 | 可繞性 |
| PFA鐵氟龍 | -267至260度 | 良 | 優 | 優 | 優 | 優 | 良 |
TT-T-36-SLE高品質熱電偶線|TT-T-36-SLE美國omega高品質熱電偶線|T型omega高品質熱電偶線 詳細參數
| 分度號 | T型 |
| 外覆絕緣層材質 | 聚四氟乙烯鐵氟龍PFA |
| 外敷絕緣層耐溫 | -200℃-260℃ |
| 線芯材質 | 銅/康銅 |
| 線芯直徑 | 2X0.127mm |
| 線芯絕緣層標記 | 紅為負極/藍為正極 |
| 線長度 | 每卷1000英尺/305米。可按客戶需要剪斷,焊接,加插頭或繞線軸零售 |
| 用途 | 此T型高品質熱電偶線可適合任何T型進口及國產的溫度記錄儀表使用 |
K分度：正極黃，負極紅
T分度號：正極藍，負極紅
J分度號：正極白，負極紅
GG-K-30/36，這里的30/36表示30/36AWG，30AWG==0.255mm 36AWG==0.127mm
補償導線的工作原理：
在一定溫度范圍內，熱電性能與高品質熱電偶熱電性能很相近的導線稱為高品質熱電偶的補償導線。
按高品質熱電偶中間溫度定則，高品質熱電偶測溫回路的總電勢值只與熱端和參比端的溫度有關，而不受中間溫度變化的影響，所以可用與高品質熱電偶材料相匹配的補償導線來代替需要延伸的貴重高品質熱電偶材料，將參比端由高品質熱電偶接線盒延伸到儀表接線端，由補償導線對原參比端溫度進行補償。
優勢：
補償導線除了可減少測量誤差外，還有以下優點：可改善高品質熱電偶測溫線路的物理性能和機械性能，如采用多股線芯或小直徑補償導線可提高線路的柔韌性，使連接方便，也易于屏蔽外界干擾；可降低測量線路成本。
主要技術指標：
補償導線型號按產品的品種劃分為SC、KC、KX、EX、JX、TX、NC
其中：a)型號第一個字母與高品質熱電偶的分度號相對應；
b)字母“X”表示延伸型補償導線(型別)；
c)字母“C”表示補償型補償導線(型別)。
注：SC型補償導線可配用R型分度號高品質熱電偶
| 結構特征、絕緣層、護層材料、使用溫度 | 使用分類、允差等級、護層著色標志 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
另有分度號：K,T,J,E,S,B,R，各種安裝尺寸插頭 ，插頭公母 分度號 請咨詢賣家。 默認發貨為K型 公頭
SMPW-T-M 小插頭
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
優質的補償導線外皮光亮，顏色鮮明，那是因為用進口鐵氟龍母料制成，國內劣質補償導線廠家，為謀取暴利，采用母料加回收料，導致補償導線外皮韌性不夠，護套層用手可以撕爛，顏色發暗，灰蒙蒙的，一眼就可以看出。
金屬屏蔽線：優質的金屬屏蔽線采用高速編織機編織外層金屬，編織緊密，而國產的編織松散，空隙大
玻璃纖維：最明顯的就是散頭，剪開之后，優質的補償導線不會散頭，劣質的剪開會因為編織松散，導致頭部的纖維散開
補償導線正負極請參考下面的色卡：
例如：K型日標：正極為紅色負極為白色護套為藍色
