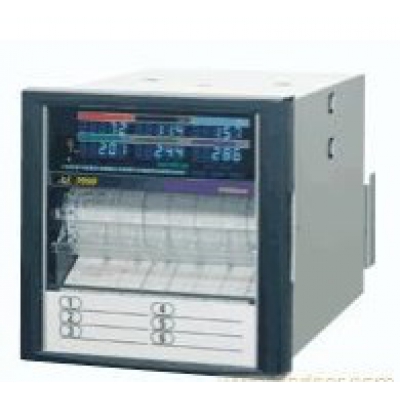

ELS系列是記錄有效幅度為100mm、外形尺寸為144×144mm的打點式模擬 記錄儀。
只要接上輸入線和電源線馬上就能記錄，操作簡單。
·自由電源
采用100V AC到240V AC(50/60HZ)電壓范圍的自由電源。
·線性溫度刻度
·標準裝備6速記錄紙走紙速度
6速（S、10、20、40、80、160mm/h）標準記錄紙走紙速度可切換
機種一覽
|
輸入點數
|
輸入種類
|
|
|
|
|
1點
|
ELSD15-000
|
ELSD17-000
|
|
2點
|
ELSD25-000
|
ELSD27-000
|
|
3點
|
ELSD35-000
|
ELSD37-000
|
|
6點
|
ELSD65-000
|
ELSD67-000
|
|
測量點數
|
1點、2點、3點、6點
|
|
基準測量種類
|
直流電壓···±13.8mv、±27.6mv、±69mv、±200mv、±500mv、
±2v、±5v
內置分壓器 ±10v、±25v、±50v
直流電流···對應于外接250歐姆受信電阻（選件）
|
|
指定輸入
|
單刻度（標準）、雙刻度（選件）
|
|
精度
|
輸入滿度的±0.5%（基準動作條件下，根據輸入有例外規定）
|
記錄規格
|
記錄精度
|
記錄滿度的±0.5%
|
|
記錄方式
|
各點各色印染盒打點記錄
|
|
記錄紙
|
折疊式、全幅144mm，全長10m，有效記錄幅面100mm
|
一般規格
|
額定電源電壓
|
100~240v AC,50/60HZ(自由電源)帶電源 高品質開關 |
|
功耗
|
最大12VA(100V AC),最大20VA(240V AC)
|
|
外殼
|
門（框）···ABS樹脂、前面板···玻璃
后部外殼··ABS樹脂
|
|
顏色
|
門（框）···黑色（相當于芒塞爾1.5），前面板···透明
外殼···黑色（相當于芒塞爾1.5）
|
|
安裝方法
|
屏嵌裝式
|
|
質量
|
約3.7kg
|
|
