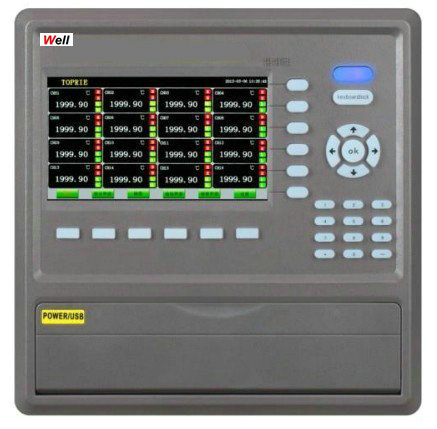

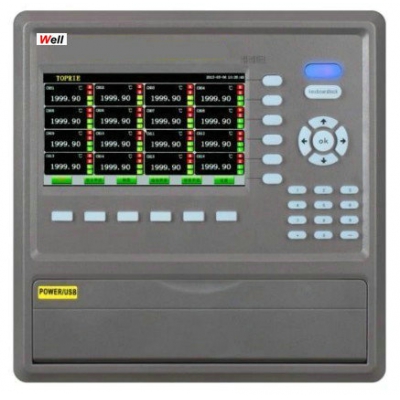

TP700系列觸控記錄儀將主體單元和測試單元的結構發揮到了極至，實線了業界最薄最輕。在新增設備時可以減少操作盤無用空間。另外在使用過程中需要更換記錄器也不需要擔心空間不夠。獲得環境基準IP65審查。根據記錄器的設置環境不同，有可能暴露于油，灰塵，和水份之下，而TP1000/TP700系列可以在這樣的環境下正常使用。

輸入部為8CH的單元類型。可以根據使用的數量架構系統，避免空間的財力的浪費。主機本身最多可以擴展到8組單元合計64CH，還可以通過儀器背面上部的外接模組接口進行多通道無限量的擴展。而且購買之后我們還可以提供靈活的設計和變更服務，比如您現在購買的以后需要增加通道只需要再購買所需要數量的模組即可以直接使用。測試輸入單元可以自由拆卸，可以減少設置配線的時間。

TP700系列觸控記錄儀主機最多可以輸入64個通道通過外接模組可以無限擴展

TP700系列觸控記錄儀以其豐富的顯示畫面、靈活的操作方式以及強大的記錄、運算、控制和管理功能，在各行各業中獲得了極其廣泛的應用。本產品吸納了各種國內外記錄儀的優點，應用最新的顯示技術、微電子技術、數據存儲和通訊技術，是一款功能齊全、操作方便、精確可靠、高性價比的產品。

本產品配置豐富,可以接收多種類型的直流電流、電壓和電阻信號，實現溫度、壓力、液面、流量、成分以及力、力矩、位移等物理量的顯示、記錄、越限監控、報表生成、數據通訊、信號變送以及流量累計等功能。

本產品主要由液晶屏、按鍵、ARM微處理器為核心的主板、主電源、外供變送器電源、智能通道板、大容量FLASH等構成：

*可配備不同類型的智能通道板，根據應用要求選擇。

*內置大容量FLASH，可通過U盤快速將FLASH中的數據轉儲到計算機中。內置的FLASH的容量為70M字節,8通道時若10秒記錄一次可記錄90天，最快1秒記錄一次所有通道的數據。

*數值顯示畫面、棒圖顯示畫面、實時曲線畫面、歷史曲線畫面

*曲線讀數光標功能。

*測量、顯示基本誤差：±0.2% F·S

*可設置各點報警功能。

TP700系列觸控記錄儀功能特點

本產品顯示信息量大、界面友好、操作簡單，下面是主要功能特點：

*無筆、無紙記錄，日常維護工作量非常小，運行費用低；

*采用高亮度彩色7寸TFT液晶屏，CCFL背光、畫面清晰；

*采用ARM微處理器，可同時實現最多64路信號采集、記錄、顯示和報警；

*采用70MB大容量的FLASH閃存芯片存貯歷史數據，掉電永不丟失數據；

*全隔離萬能輸入，可同時輸入多種信號，無需更換模組，通過軟件組態即可；

*顯示工程量數據的數值范圍更寬，可顯示5位數值：-9999~19999；

*可以組態、顯示工程位號，工程單位，有流量累積；

*具有閃動報警顯示，同時指示各路通道的下下限、下限、上限、上上限報警；多路繼電器報警輸出；

*可組態8點變送輸出，光電隔離，誤差小于±0.2% F·S；

*顯示精度高，基本誤差為±0.2% F·S；

*溫壓補償支持補償信號輸入、常數可選，提供多種補償模型，如過熱蒸汽，飽和蒸汽、壓力補償等常用補償模型；

*內置GB2312漢字庫，使用全拼輸入法輸入；

*配備標準四個USB接口，用U盤將歷史數據轉存快捷方便；還可接入鍵盤鼠標；

*標準串行通訊接口，帶光偶隔離的RS485和RS232C；

*支持標準ModBus RTU通訊協議（選配功能），除支持本公司數據管理軟件外，還支持MCGS、組態王等流行組態軟件；

*采用高品質的名牌高品質開關電源，能在交流電源AC 85V~265V寬電壓范圍內正常工作；

*提供變送器DC 24V隔離配電；

*通過EMCIII級，保證儀表在惡劣的環境中正常工作

TP700系列觸控記錄儀顯示

*7寸彩色TFT顯示屏

*數字顯示畫面、棒圖顯示畫面、實時曲線畫面、追憶曲線畫面共四個基本畫面

*基本誤差小于±0.2%F·S，數字顯示范圍-9999~19999

*測量分辨力：1/60000，16位AD轉換器

*實時曲線記錄間隔1秒~9999秒步進設置，對應整屏曲線時間30秒~300分

*追憶曲線記錄間隔從1秒到9999秒連續設置

TP700系列觸控記錄儀輸入信號

輸入信號包括直流電流，直流電壓，高品質熱電阻，高品質熱電偶，遠傳壓力表五類，通過按鍵輸入選擇；隔離萬能輸入，無需跳線器。

*直流電流：（4~20）mA，（0~10）mA，（0~20）mA
*直流電壓：（1~5）V ，（0~5）V（0~10）V, (1~10) V
*高品質熱電阻：Pt100(三線制）
*高品質熱電偶：K，S，R，B，N，E，J，T，cu50

*溫濕度：選配2305溫濕度探頭可以直接測試(溫度-20到110度)(濕度20%到98%)

*其它輸入信號或分度號需在訂貨時注明。

TP700系列觸控記錄儀外供電源

*DC 24V電源：用于給變送器供電，最大負載能力≤200mA；（可選配鋰電池供電）方便現場操作。

TP700系列觸控記錄儀通訊打印接口（選配功能）

*光電隔離

*RS232、RS485標準，以太網接口在訂貨時注明

*通訊速率9600，19200，57600，115200通過設定選擇

*配套測試軟件，提供組態軟件和應用軟件技術支持

*可選Modbus RTU通訊協議與上位機通訊

TP700系列觸控記錄儀電源條件

*AC 220V供電的儀表：AC 85~265V，功耗小于25VA

*DC 24V供電的儀表：24V±10%，功耗小于25VA

注：實際功耗與儀表采集模組數量有關

TP700系列觸控記錄儀環境及其他

*工作溫度范圍：-10℃~50℃

*儲藏溫度范圍：-20℃~70℃

*工作濕度范圍:低于85%R.H，無結露

*儀表的重量：最大約4.5Kg

TP700系列觸控記錄儀外形及開孔尺寸

*為確保安全，接線必須在斷電后進行。

*交流供電的儀表，其（PG）端是電源濾波器的公共端，有高壓，只能接大地，禁止與儀表其它端子接在一起。

外形尺寸：288*288*182mm(長*寬*深);開口安裝尺寸：280*280mm;±1mm
