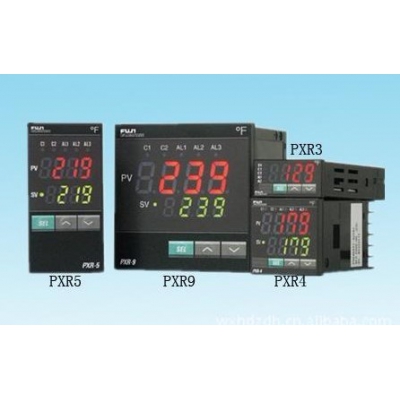

PXW4，PXW5,PXW7,PXW9型號已淘汰，對應的替代產品為PXR4，PXR5,PXR7,PXR9。
PXV4為底座式接線，可用PXR4底座式產品替代。PXR系列溫控器簡介：
◆雙排顯示PV、SV等數據；
◆帶手/自動模式，切換便利；
◆ 8段斜坡/保溫程序（選件）
◆滿量程0.5%精度，85-256V AC 50/60HZ供電工作。
◆ 再傳輸輸出功能DC4-20ma和RS485通訊功能（選件）
◆遙控輸入功能（選件）
◆數字量輸入最多2點（選件）：通過一點高品質開關量ON/OFF，可改變設定值SV，控制動作起/停，斜坡/保溫控制的開始/ 復位，自動調節功能的起/停，報警鎖存的復位、定時器計時開始；
◆二路輸出（選件）：用于加熱/冷卻控制
◆ 加熱斷線報警(選件)
◆自帶一路報警功能：最多3點(選件)。

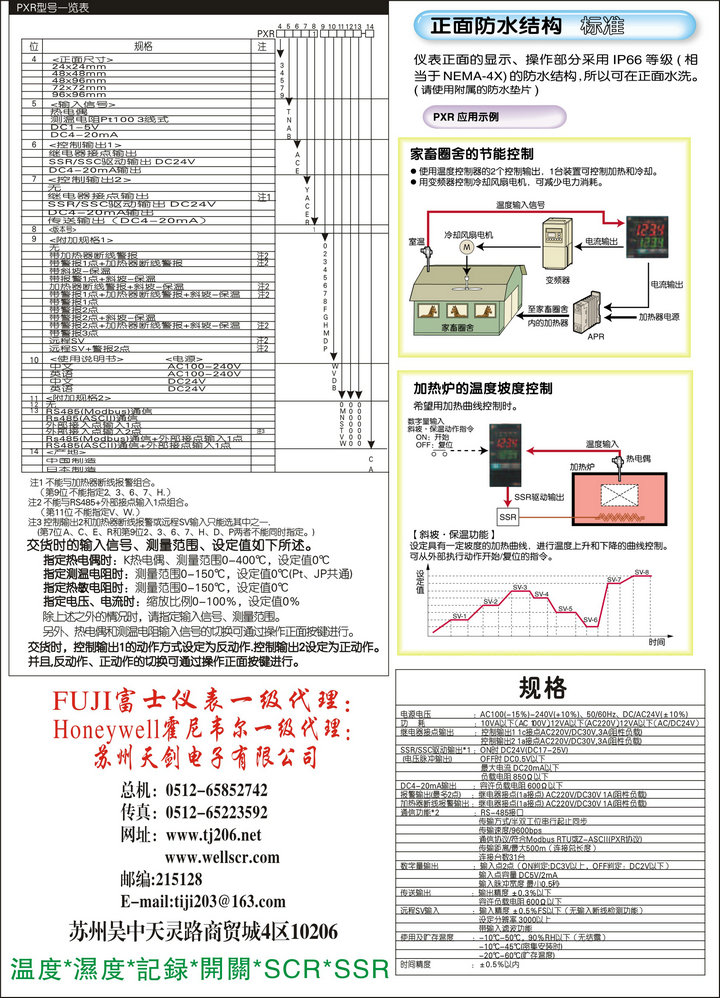

富士溫控表PXR4/5/7/9系列選型說明 數字位規格面板尺寸W×H代號45678－910111213448×48mm4
48×96mm5
72×72mm7
96×96mm9
5輸入信號
高品質熱電偶（℃）
T
高品質熱電偶（℉）
R
RTD/Pt100歐姆（℃）
N
RTD/Pt100歐姆（℉。）
S
1～5V DC
A
4～20mA DC
B
6 控制輸出1
繼電器接點輸出
A
SSR/SSC驅動輸出
C
4～20mA DC輸出 注1
E
7控制輸出2
無
Y
繼電器接點輸出
A
SSR/SSC驅動輸出
C
4～20mA DC輸出
E
再傳輸輸出(4～20mA DC)
R
8版本號
1－
9.附加功能1
無報警
0
1個報警
8
加熱器斷路報警 注2
2
1個報警+加熱器斷路報警 注2
3
8段斜坡/保溫程序
4
1個報警+8段斜坡/保溫程序
5
加熱器斷路報警+8段斜坡/保溫程序 注2
6
1個報警+加熱斷路報警+8段斜坡/保溫程序 注2
7
兩個報警
F
兩個報警+8段斜坡/保溫
G
兩個報警+加熱器斷路報警+8段斜坡/保溫 注2
H
3個報警
M
遙控設定 注2
D
遙控設定+2個報警 注2
P
10操作說明書 電源電壓
中文 100～240VAC
W
日文 100～240VAC
Y
英文 100～240VAC
V
無 24VAC/24DC
C
日文 24VAC/24DC
A
英文 24VAC/24DC
B
11 12 13 附加功能2
無
000RS485(Modbus)通訊
M00RS485(Z-ASC11) 通訊
N001點數字輸入
S002點數字輸入 注3
T00RS485(Modbus) 通訊+1點數字輸入
V00RS485(Z-ASC11) 通訊+1點數字輸入
W00注1：輸出4-20mA不能與加熱器斷路報警一起選。（即選項9中的2、3、6、7、H）注3：若選擇2點數字輸入，輸出2或加熱器斷路報警不能選。注2：不能與RS485+1點數字輸入一起選。（即選項11、12、13中的V00） |
